T600 시리즈

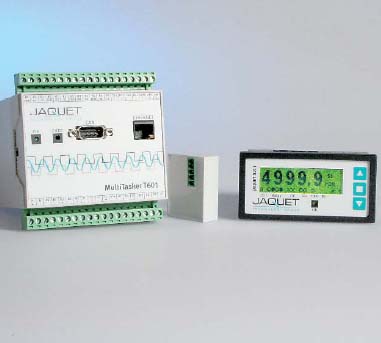

T600 MultiTasker 2 Channel Tachometer

2개의 주파수 입력과 1개의 아날로그 입력에 대한 측정과 감시

  • AC 전원 : T601.50 (384Z-05602)
  • DC 전원 : T601.10 (384Z-05603)
  • AC 전원 (SIL2/KTA) : T601.51 (384Z-05762)
  • DC 전원 (SIL2/KTA) : T601.11 (384Z-05763)

JAQUET사의 T600 MultiTasker 제품은 SIL 2 승인 제품이며, 기계 보호용으로 욕되는 복잡한 요구 조건을 만족시킬 수 있는 다채널 감시장치입니다.

표시장치는 독립 형태이며, 케이블 결선이나 블루투스를 통한 무선 방식으로 T600의 동작을 표시할 수 있습니다.

 다운로드 T600 MultiTasker Datasheet [영문, 305k]


기능

  • 고정밀 스피드 측정: 최대 측정치의 0.002%, 20mA 대비 0.1%
  • 입력: 2채널 스피드 신호 + 1채널 아날로그 신호 + 2채널 접점 신호
  • 출력: 2채널 4-20mA 신호 + 4개의 릴레이 + 2개의 접점
  • 회전 방향 및 변화량 감지
  • RTD (PT100Ω) 온도 측정
  • 모든 종류의 스피드 센서에 대한 상태 감시
  • 이더넷 통신 – 윈도우 기반 소프트웨어를 통한 시스템 설정
  • 확장된 변수 연산, 설정 구성을 통한 제어
  • 프로그램 가능한 로직, 진단 및 측정 기능

장점

  • 8ms 이내의 신속한 과속보호 반응시간
  • 대부분의 응용에 적합한 6개의 시스템 설정치 4 SET 제공 (총 24 설정)
  • 내부 로직 조합을 통한 릴레이 및 케이블 결선 절감
  • 스피드 가속/감속 측정
  • 모든 종류의 센서와의 호환성
  • Overspeed Protection 승인 : SIL 2 (IEC 61508) 및 KTA
  • 해상설비 적용 승인 : GL

적용

  • 마이크로 터빈의 스피드 측정 및 과속 보호
  • 디젤 엔진 기동 제어 및 보호
  • 듀얼 터보챠저의 스피드 측정
  • 안전 관련 설비
  • 범용 타코메타

시스템 구성도
