Vibration Monitoring System Maintenance
변환기 (Transducer) 정비
진동감시장치에 연결된 진동, 위치, 온도, 스피드 센서의 분해, 검교정, 설치에 대한 서비스를 제공합니다. 각 베어링에 설치된 진동센서 및 온도센서를 취외하고, 기름, 이물질 등을 제거한 후 검교정 장비를 이용하여 성능을 점검합니다. 점검된 결과에 따라 교체 여부를 결정하고 재설치 작업을 진행합니다.
비접촉 변위센서는 축표면과 프로브 헤드간의 간극이 매우 중요하므로 제작사 권고치에 따라 정확히 설치합니다. 차동팽창 또는 추력베어링에 설치된 센서의 간극은 감시장치의 기준점 대비 현재 축 위치를 감안하여 설치하는 것이 중요합니다.

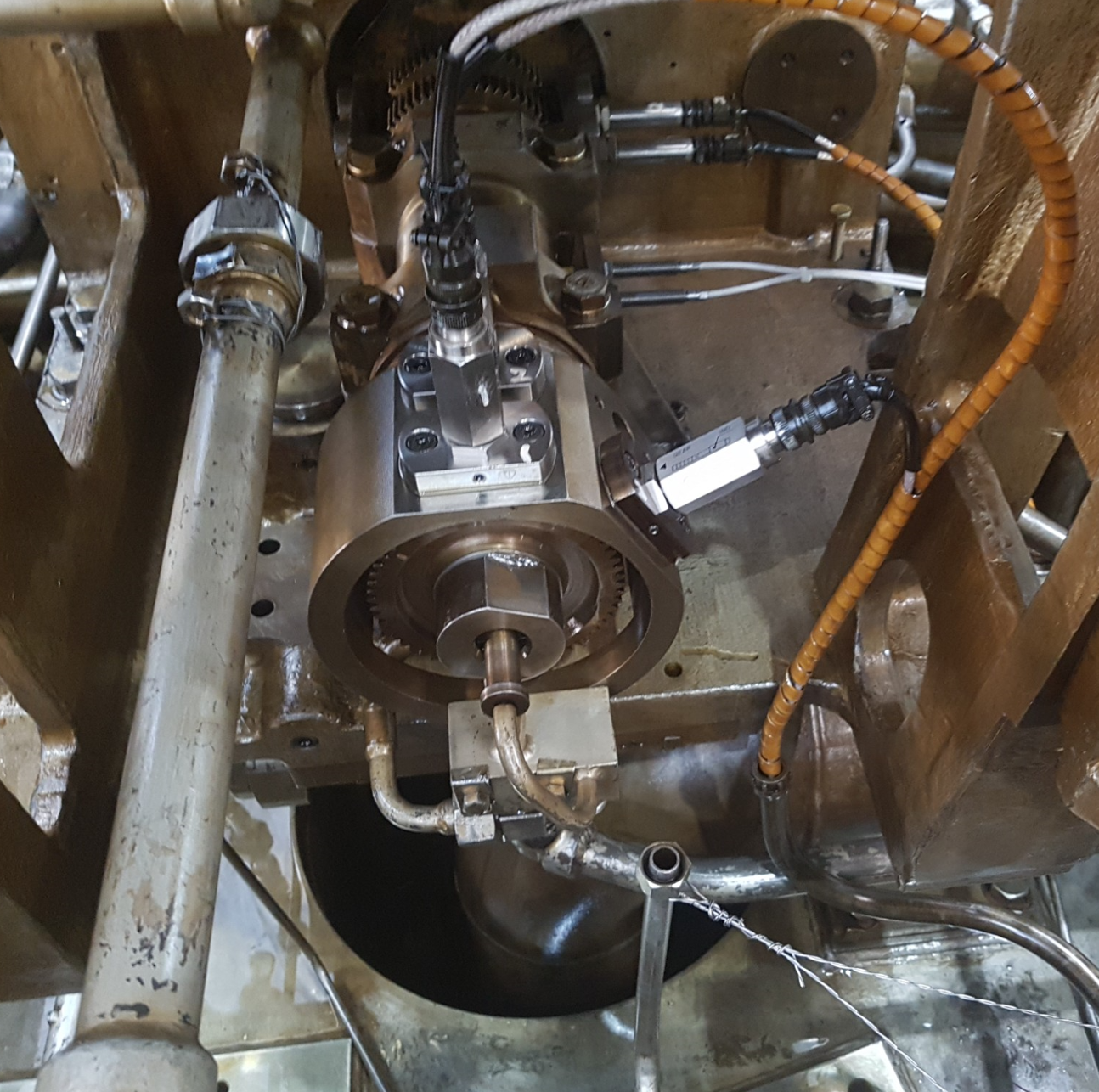

스피드센서는 로터에 설치된 치차에 대응하여 설치됩니다. 공극이 권장치 이내로 설치되는 것이 매우 중요합니다. 회전기계의 운전속도는 제어에서 매우 중요한 요소로 스피드센서의 신호 건전성이 필요합니다. 터빈 속도센서 검교정 장비를 이용하여 저속에서 최대 속도의 130%까지 안정적인 동작 여부를 확인합니다.
터빈제어 시스템에서 정상적인 신호가 검출될 수 있도록 모의 신호를 출력할 수 있도록 시험장치를 이용하여 변환기 신호를 제공하고 시운전 과정에서 변환기 오류로 인한 문제 발생을 방지합니다.
한전 발전5개사 정비적격업체 자격 : Vibration Probe & Sensor
감시장치 정비

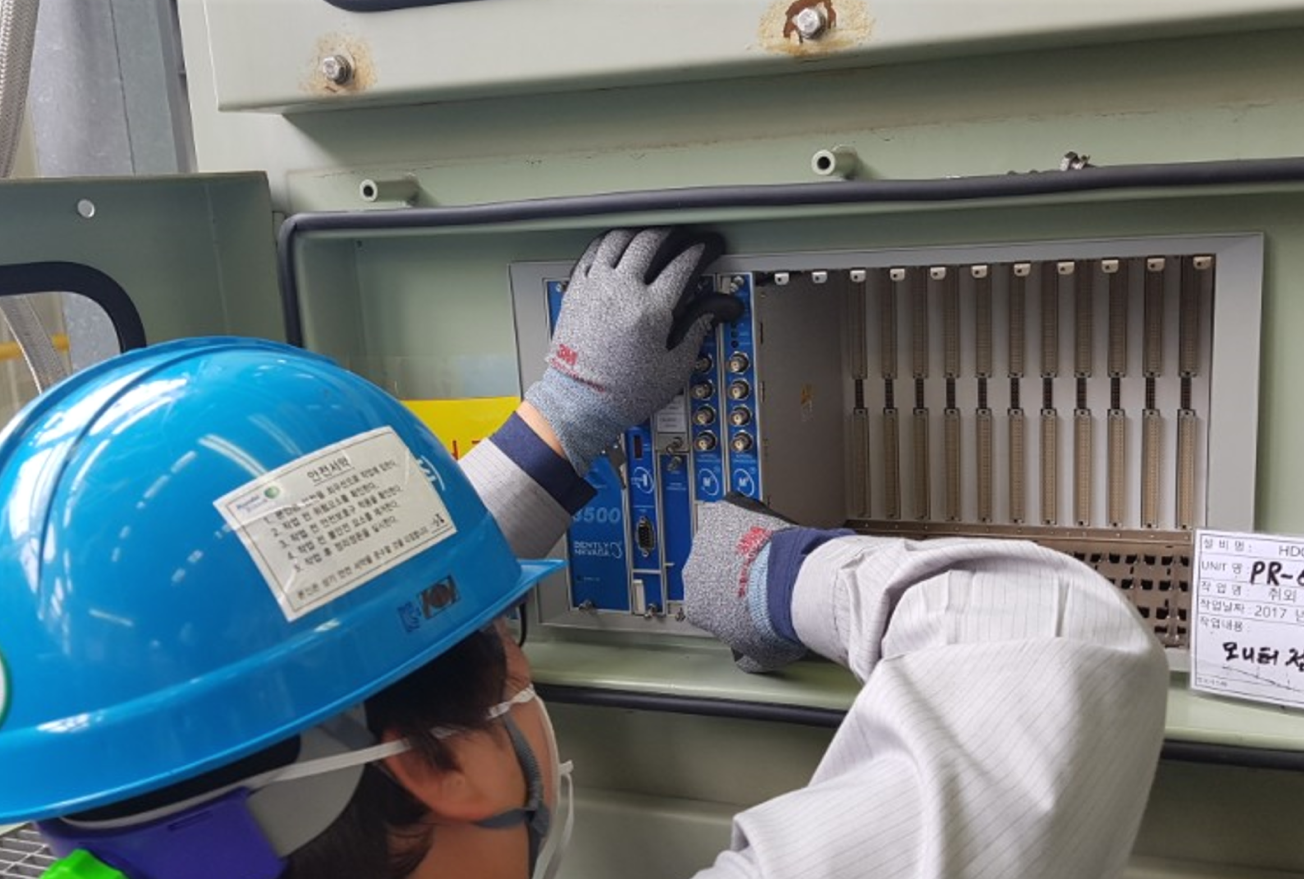

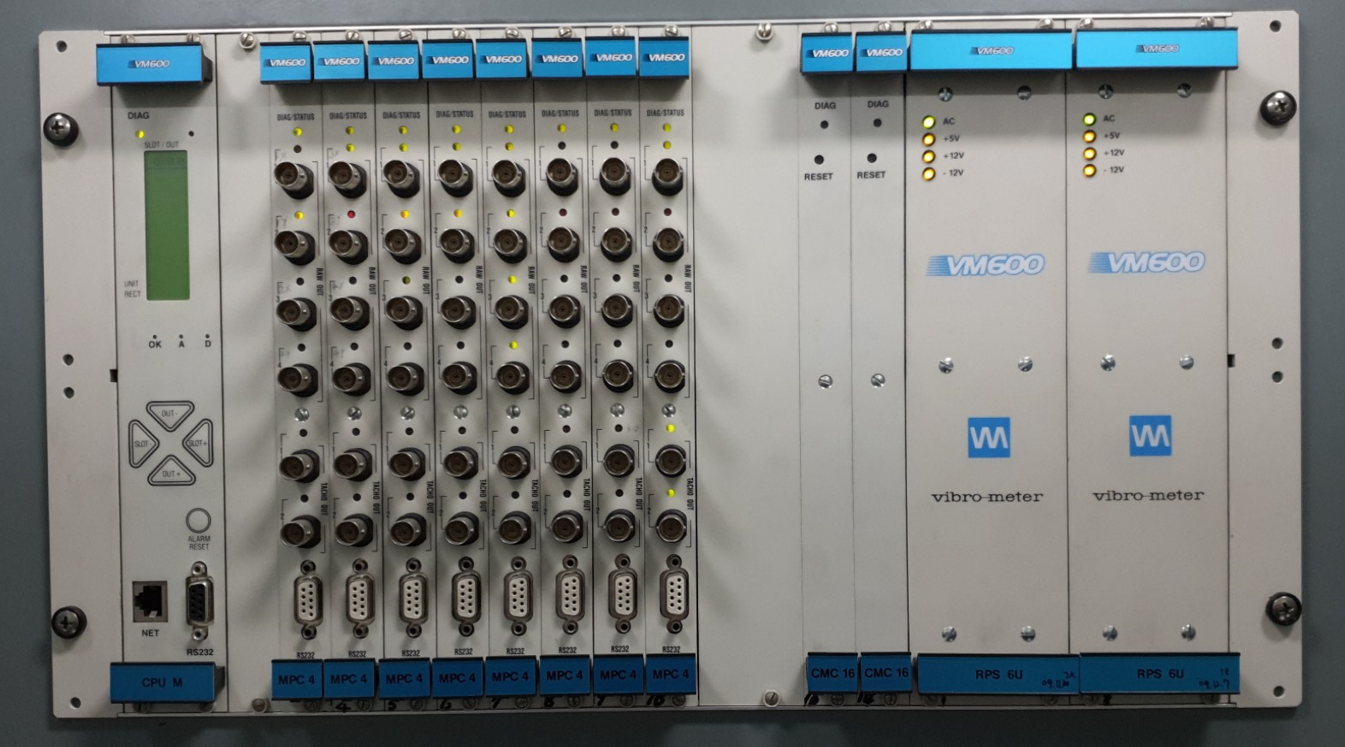

국내에 공급된 대표적인 진동감시장치인 3500/VM600 등에 대한 정비 작업을 수행할 수 있습니다. 작업 전 감시장치의 설정값을 백업하고, 분해 후 청소 및 동작 점검을 수행합니다. 동작시험 과정에서 설정값에 대한 동작 오류가 발생하는 경우 신품으로 교체합니다.

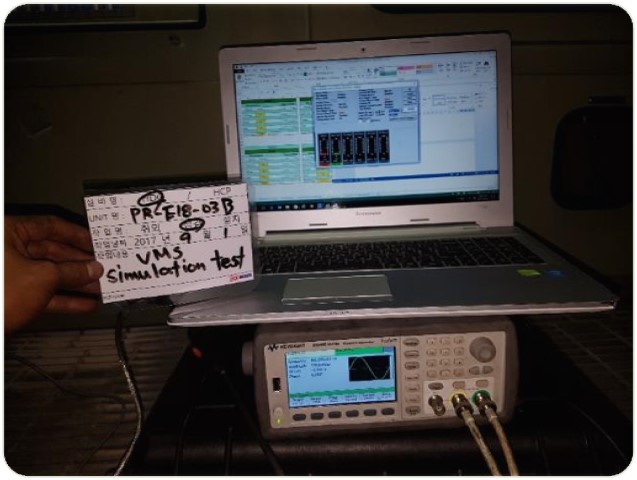

정비된 제품을 조립하고 전원공급 및 신호발생기를 이용하여 모의 시험을 진행합니다. 경보/트립 경계치의 신호를 입력하여 각 카드의 동작을 점검합니다. 릴레이 접점출력 로직에 따라 각 채널에 모의신호를 인가하고 최종 출력을 확인합니다.
감시장치의 신호와 DCS와의 통신상태를 점검합니다. 개별 감시장치의 모의시험을 수행 후 DCS로의 출력을 운전원 확인 과정을 포함하여 통합 시험합니다.
한전 발전5개사 정비적격업체 자격 : Vibration System & Monitor
분석시스템 점검

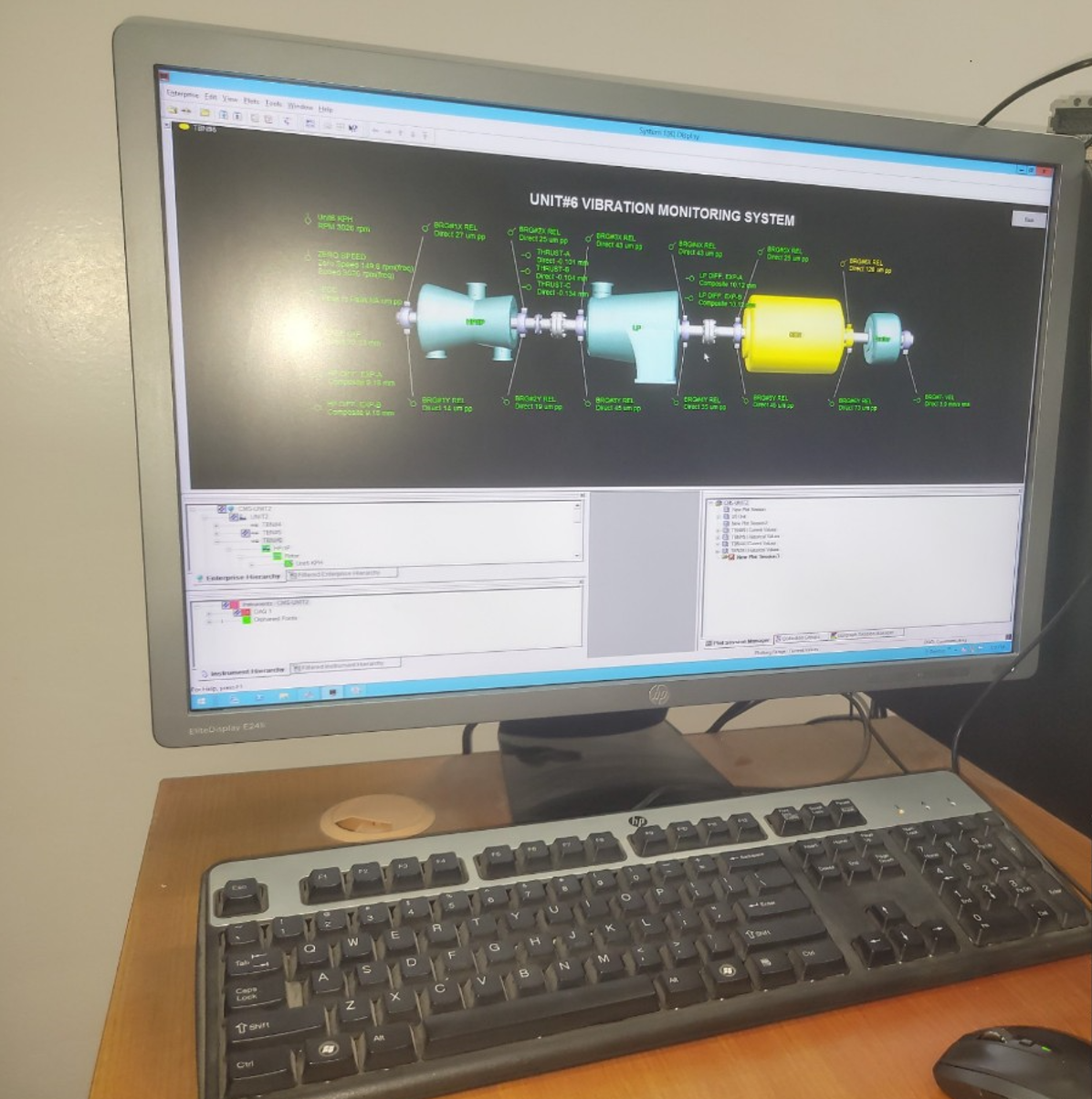

변환기에서 검출된 신호는 감시장치에서 기계 보호 기능을 수행합니다. 감시장치에서는 실시간 데이터를 수집하여 서버 컴퓨터로 전송합니다. 전송된 데이터를 설정된 내용에 따라 데이터베이스에 저장됩니다.
설비의 이상이 발생한 경우 과거 데이터와 현재 데이터 및 설비 정보를 종합하여 분석 작업을 수행합니다. 서버에 설정이 잘못된 경우 필요한 데이터가 저장되지 않을 수 있으므로 설비의 종류에 따라 최적의 데이터 수집 조건이 존재하며, 점검과정에서 설정에 대한 검증을 수행합니다.
서버 컴퓨터는 데이터를 저장하고 있는 하드웨어로써 데이터 저장공간에 대한 점검이 필요합니다. 내부의 먼지 제거 및 각 구성품의 건전성을 점검하고, 문제 발생이 예상되는 부품은 교체를 진행합니다.
한전 발전5개사 정비적격업체 자격 : Server Computer
