PPT 102, 8mm Proximity Probe Transducer System

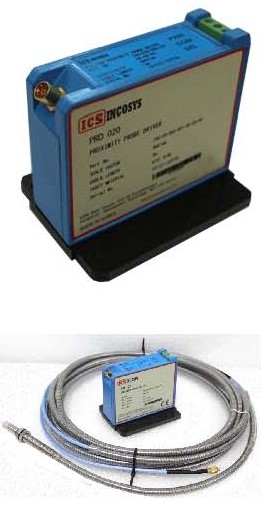

PPT 102 비접촉식 변위 변환기는 8mm의 Probe Head, 연장 케이블 그리고 Probe 드라이버로 구성됩니다.
이 시스템은 Probe tip이 측정 대상인 전도 물질의 거리에 비례하여 전압을 출력합니다. 이는 관측하려는 위치의 진동을 측정합니다.
그리고 Proximity Probe 0802 시스템은 미국 석유 연구소의 670 표준에 100% 호환됩니다.
작동에는 PTFE(폴리테트라플루오로에칠렌) 코팅된 tip에 신호가 가해지면 내장된 코일이 이를 감지하여 다음 파트로 신호를 전달합니다.
변환기의 몸체는 316L-Stainless Steel로 제작되어 있습니다.
케이블은 내부를 통해 화면으로 신호를 보내며, 외부는 3축으로 만들어져 손상으로부터 보호합니다.
Prove driver는 무선신호를 받아 구동신호를 공급하는 변조기 및 복조기 역할을 해냅니다.
해당 무선신호는 Tip과 갭 사이에서 발생합니다. Driver는 고품질의 산업용 알루미늄 다이캐스팅이 사용되었습니다.
Proximity Probe 변환기 시스템은 Probe 헤드가 이동 혹은 고정된 상태에서 비접촉 부 사이의 거리를 측정합니다.
측정 대상의 금속 재질은 강철, 스테인리스 철, 알루미늄, 코퍼, 스테인리스 스틸과 비슷한 금속 등이 있습니다.
이것은 상대적인 진동이나 증기, 가스 및 수력 터빈뿐만 아니라 압축기, 펌프 및 팬에 볼 수 있는 기계의 회전축의 축 방향 위치를 측정하는 것이 가장 이상적입니다.
변환기는, 왕복 동식 압축기의 로터와 로드 회전 수에서 1회전 기준으로 속도를 측정할 수 있습니다.
변환기의 몸체는 미터 혹은 잉글리쉬 쓰레드를 사용할 수 있습니다. 직선과 반전형 마운트 타입의 헤드가 있습니다.
Prove head는 3중 동축 케이블로 제작되어 신호전송 및 기계적 강성이 우수하며, AMP형 커넥터는 황동(금도금) 재질입니다.
Proximity Probe System을 설치하기 위한 (통합 및 확장된) 다양한 케이블을 주문 할 수 있습니다.
특징
와전류 방식을 이용한 비접촉식 번위 변환기
API 670 권장사항 준수
연장케이블의 길이에 따른 1m, 5m, 9m, 10m 시스템
온도 보상 시스템
단락에 대한 보호기능
Measurement range : 2 mm (0.25 to 2.25 mm) / 4 mm (0.25 to 4.25 mm)
Temperature range : -40 to + 180 °C
Frequency range : DC to 20 kHz (@-3dB)
Sensitivity : 8 mV/μm (±5%, 2 mm Range) / 4 mV/μm (±5%, 4 mm Range)
Power supply : -18 to –30 VDC (25 mA max.)
