Troubleshooting the Process
가끔, 전 공정중 기계의 비중이 큰 경우 문제해결을 위해 전문가가 초빙되기도 한다. 서로 다른 형태의 구동장치를 가지는 압축기를 사용하는 냉동 시스템이 좋은 예이다. 그림 4-15는 이러한 시스템의 간략도이고 표 4-27은 적절한 고장원인 해결 지침을 나타낸다.

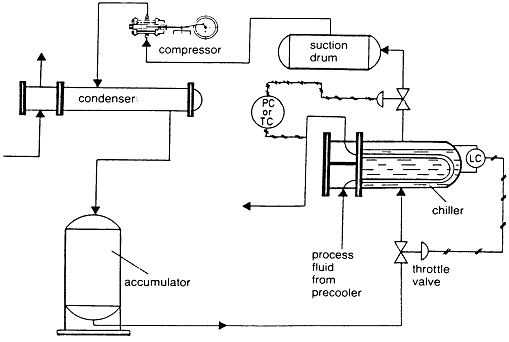

그림 4-15 간단한 공정 냉동 시스템

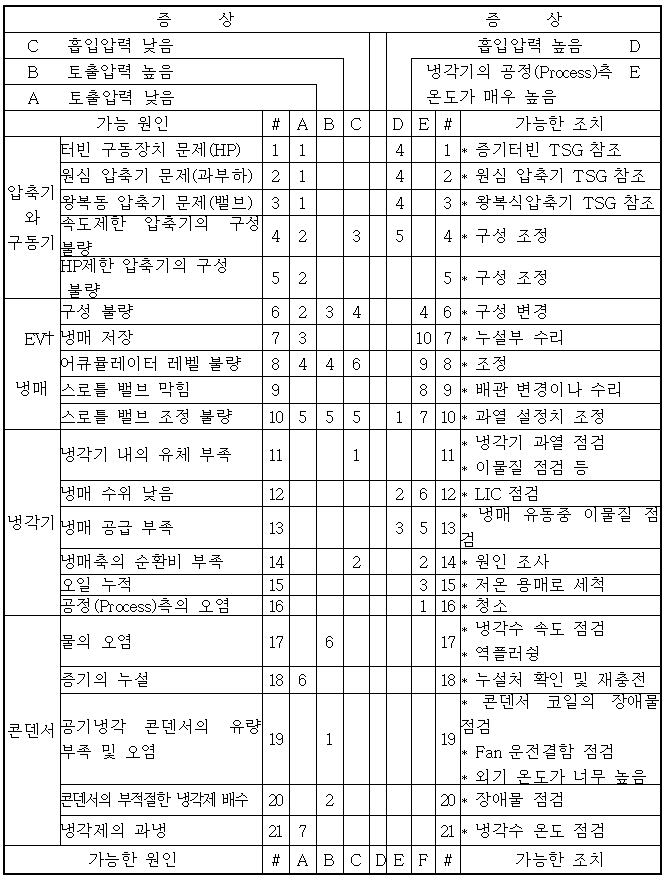

표 4-27 냉동 시스템의 고장원인 해결 지침
* EV†= Throttle/Expansion Value
보통, 냉동 시스템에서 다음과 같은 문제가 발생하기도 한다.
⑴ 압축기 문제 :
a. 원심 압축기 : 표 4-14의 고장원인 해결 지침을 참조하라.
b. 왕복동 압축기 :
① 클리어런스 포켓(Clearance Pocket)의 개방 또는 결함
② 밸브누설
③ 표 4-16의 고장원인 해결 지침을 참조하라
c. 증기터빈 구동 장치:
① 높은 배기-증기압
② 조속기의 완전개방 불능
③ 터빈 핸드 밸브 개방 불능
④ 터빈 Wheel의 오염
⑤ 과속도 트립 설정치 낮음
⑥ 표 4-23의 고장원인 해결 지침을 참조
d. 전동기 구동기 :
① 전동기 과열
② 전류 트립 설정치 낮음
③ 표 4-26의 고장원인 해결 지침을 참조하라.
⑵ 냉각제나 부품내 불순물
a. 성애와 수화물 형성
b. 속도 제한 압축기의 순환 부족
c. 압축기 최소 흡입압력 저해
⑶ 스로틀 밸브와 완충기의 기능 불량 :
a. 스로틀 밸브가 너무 열림.
b. 스로틀 밸브가 너무 닫힘.
c. 어큐뮬레이터(Accumulator)의 레벨 부적절
⑷ 냉각기 :
a. 냉매 레벨이 낮음
b. 부적절한 냉매 공급
c. 냉매의 순환력 부족
d. 냉동실 오염
e. 냉각쪽의 밀봉유 누적
⑸ 콘덴서 :
a. 저유속에 의한 오염
b. 공기 냉각식 응축기를 통과하는 공기량 부족
c. 에어 핀 코일을 통한 뜨거운 공기의 재순환
d. 콘덴서의 냉각제 배수 불량
e. 냉매 과냉
위 사항은 메트릭스형 고장원인 해결의 토의 결과이다.
