Troubleshooting Pump
원심펌프는 석유화학공장에서 자주 사용되는 기계이다. 표 4-5는 주공정 펌프에서 빈번히 접하게 되는 고장을 통계치로 나타낸 것이다.
표 4-6은 가장 일반적인 고장 상태에 대한 고장원인 해결 지침이다. Igor Karassik는 이러한 상황을 “현장 문제(Field Trouble)”로 언급하였으며, 원심펌프 문제에 대한 그의 점검표는 가장 포괄적인 원심펌프 고장원인 해결 지침중 하나이다. (A-H)의 항목에 작성된 숫자들은 가능 확률을 나타내며 숫자가 작을수록 가능성이 더 높음을 보여준다.
표 4-6에서 토출압력 부족(증상 “D”)에 대한 주요 원인을 살펴보면 다음과 같은 순서로 가능성이 높다.
① 액체내의 비응축성 물질(공기).
② 너무 낮은 펌프 속도.
③ 잘못된 회전 방향.
④ 시스템의 총 수두가 펌프 설계 수두보다 낮음.
⑤ 점성이 너무 높음.
⑥ 부적절한 2대이상의 펌프 병렬 운전.
⑦ 압력 게이지 입구 Sensing Line에 이물질에 의한 막힘.
⑧ 내부 마멸 즉, Wear Ring의 마멸.
만약, 하나 이상의 증상이 발견되면 원인에 대한 평균 순위를 구하여 검증 순서를 정한다. 펌프 기동후 이상/정상 상태가 반복된다면 그에 대한 예상 고장 원인의 순서는 표 4-7과 같다. 표 4-8에서 4-12까지는 동일한 방법으로 작성되었다.

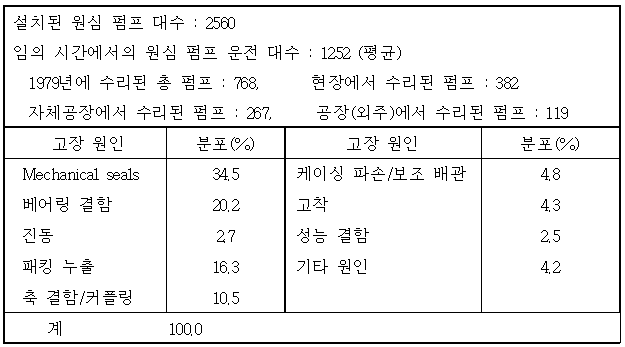

표 4-5 원심 펌프의 년간 수리내용 종합

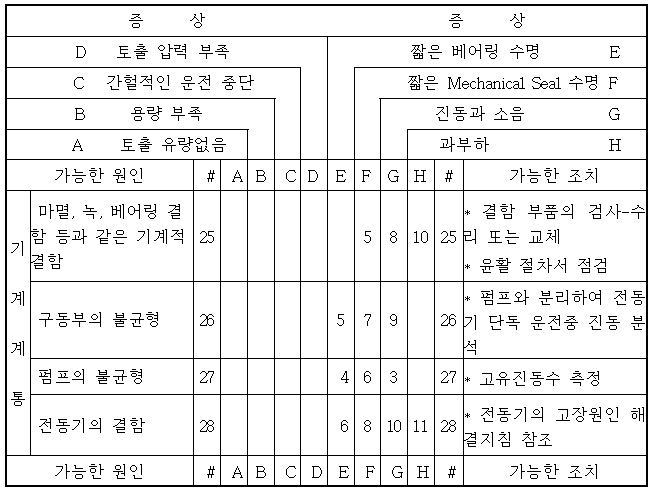

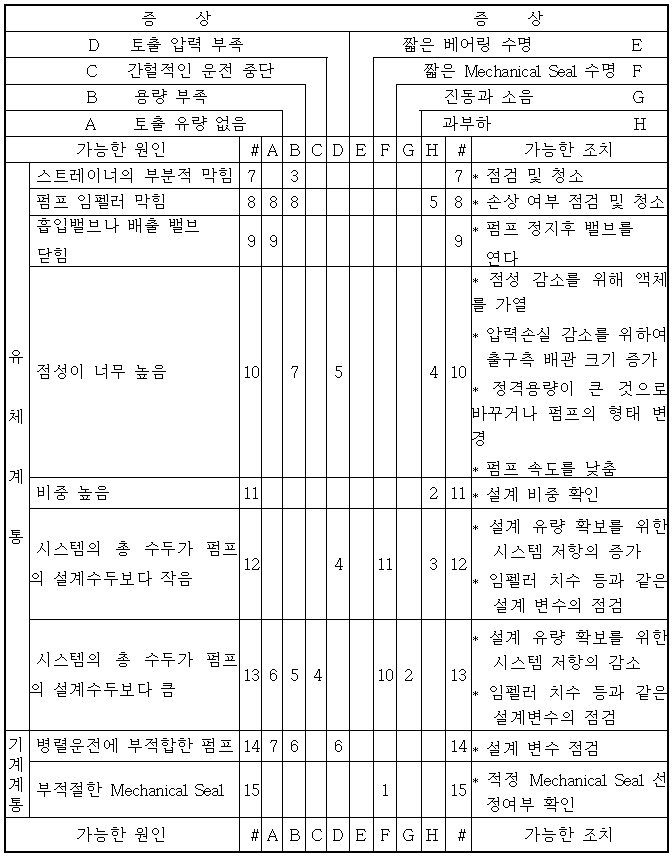

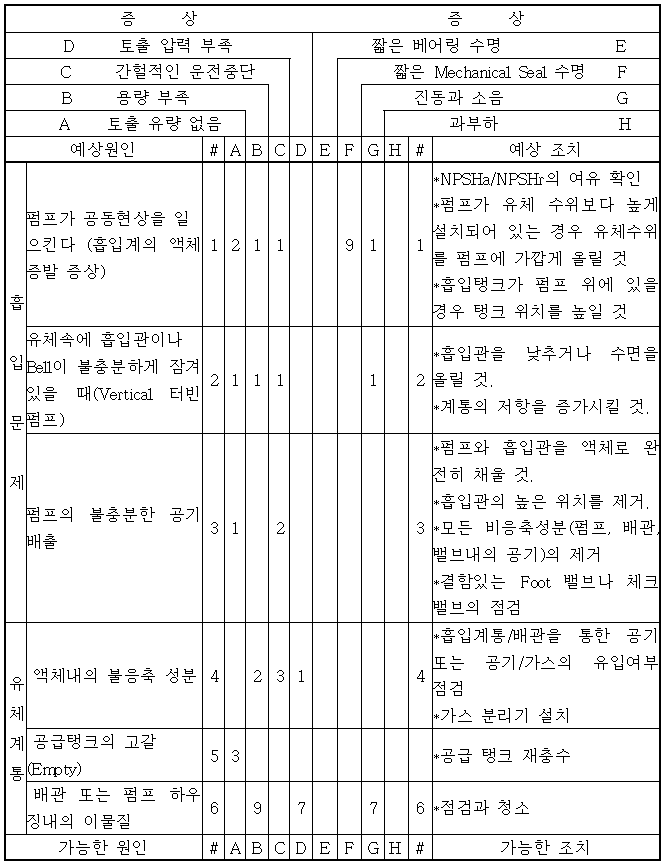

표 4-6 원심 펌프의 고장원인 해결 지침

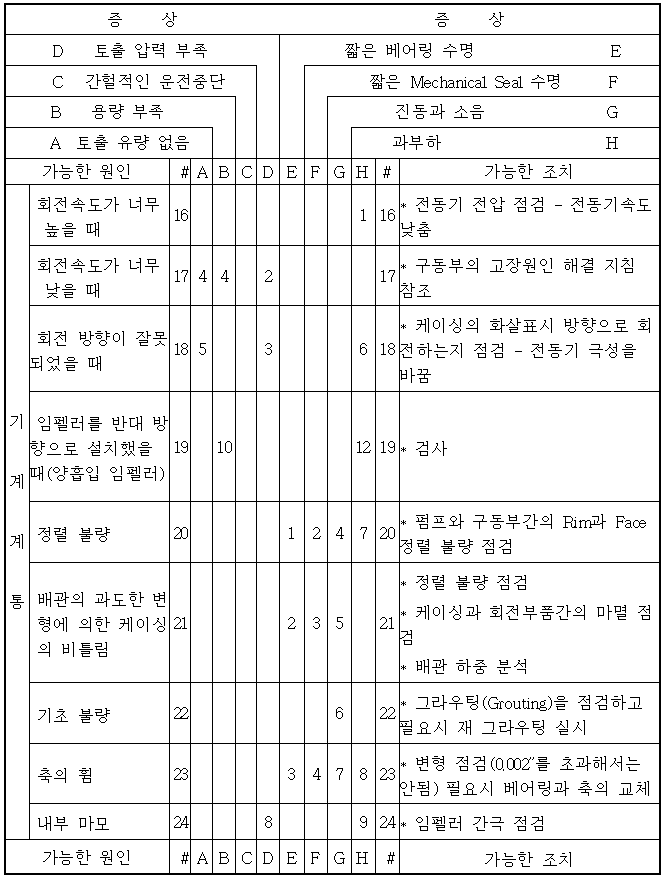

표 4-6 원심 펌프의 고장원인 해결 지침 (계속)
표 4-6 원심 펌프의 고장원인 해결 지침 (계속)
표 4-6 원심 펌프의 고장원인 해결 지침 (계속)
주의: 원인과 관련한 진동과 베어링 수명의 단축 등에 대해서 베어링 고장 분석과 진동 진단 항목을 참조하라.

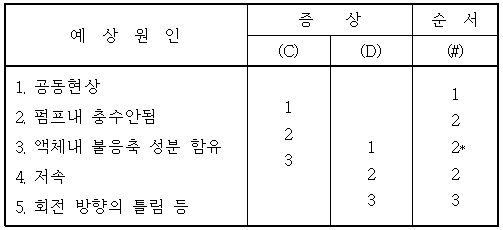

표 4-7 가능 원인을 조합하여 만든 평균 순위
* 평균 = (3+1) / 2

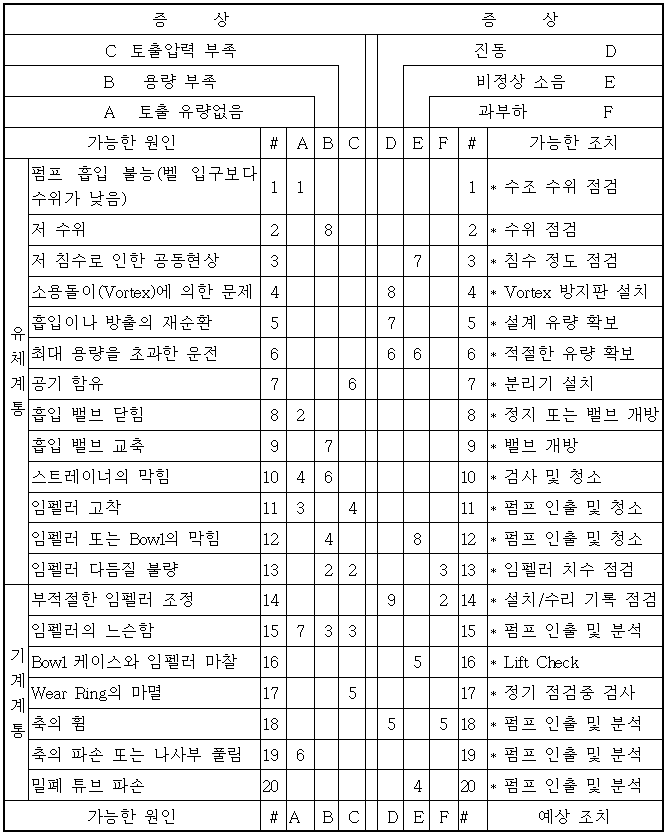

표 4-8 수직 터빈 펌프의 고장원인 해결 지침

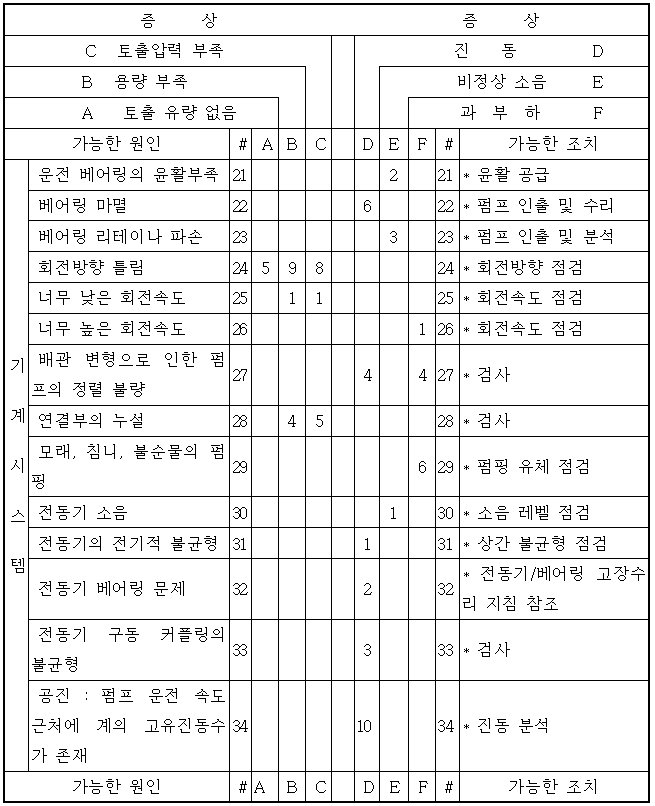

표 4-8 수직 터빈 펌프의 고장원인 해결 지침 (계속)

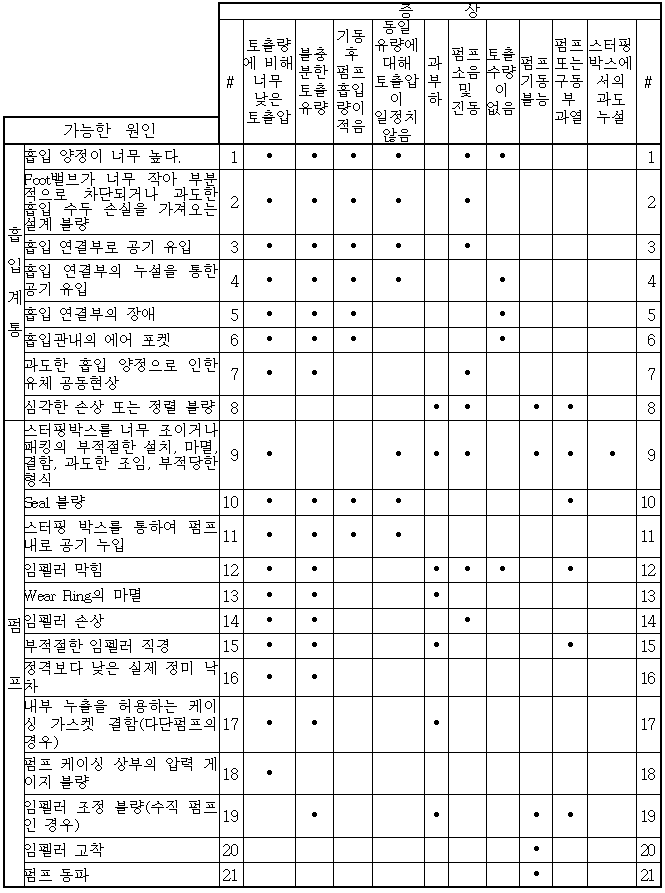

표 4-9 소방 펌프의 고장원인 해결 지침

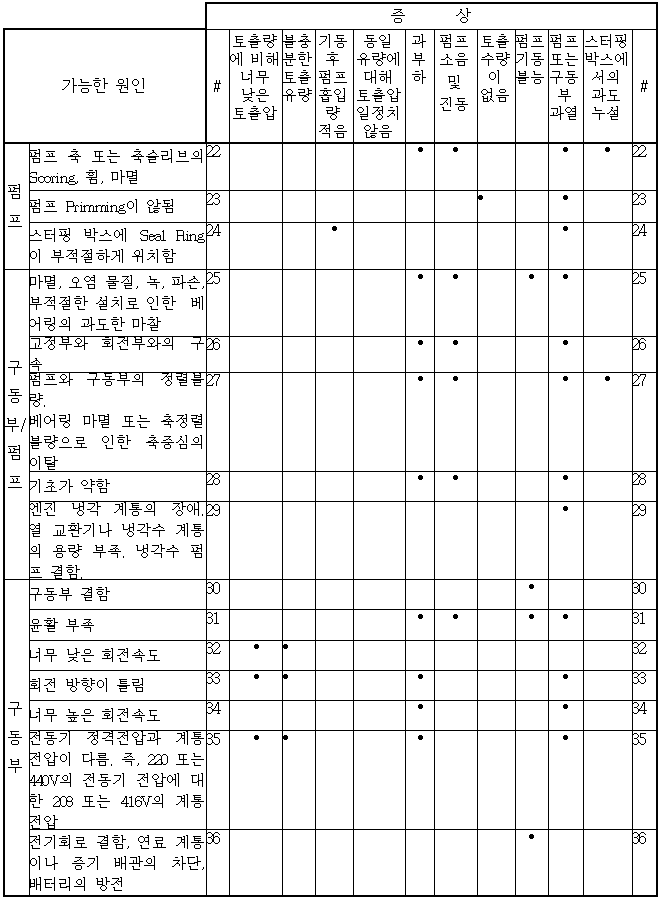

표 4-9 소방 펌프의 고장원인 해결 지침 (계속)

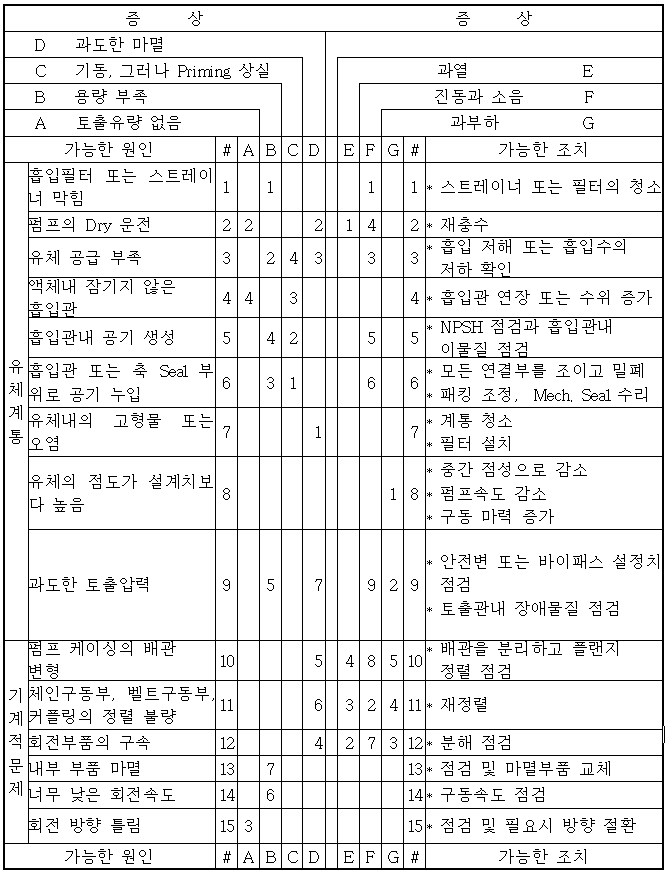

표 4-10 로터리 펌프의 고장원인 해결 지침

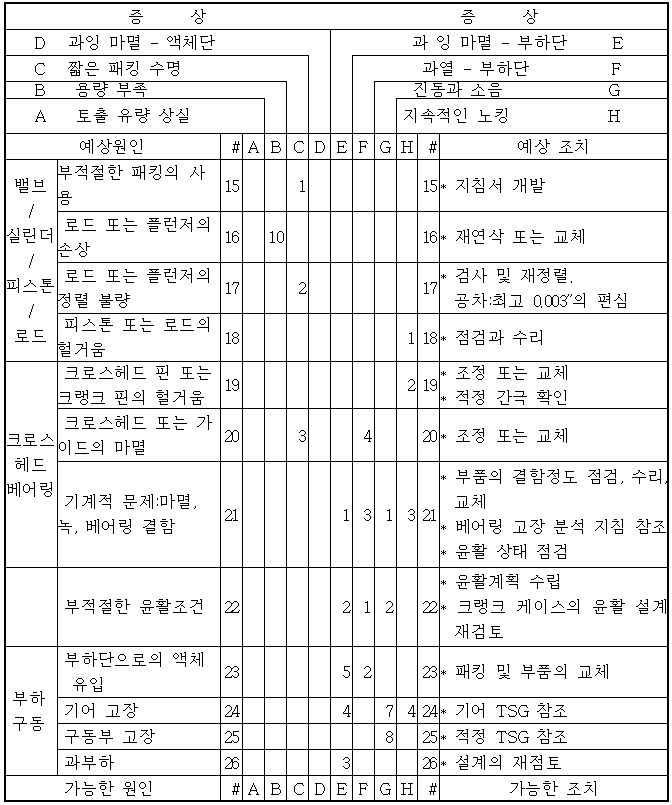

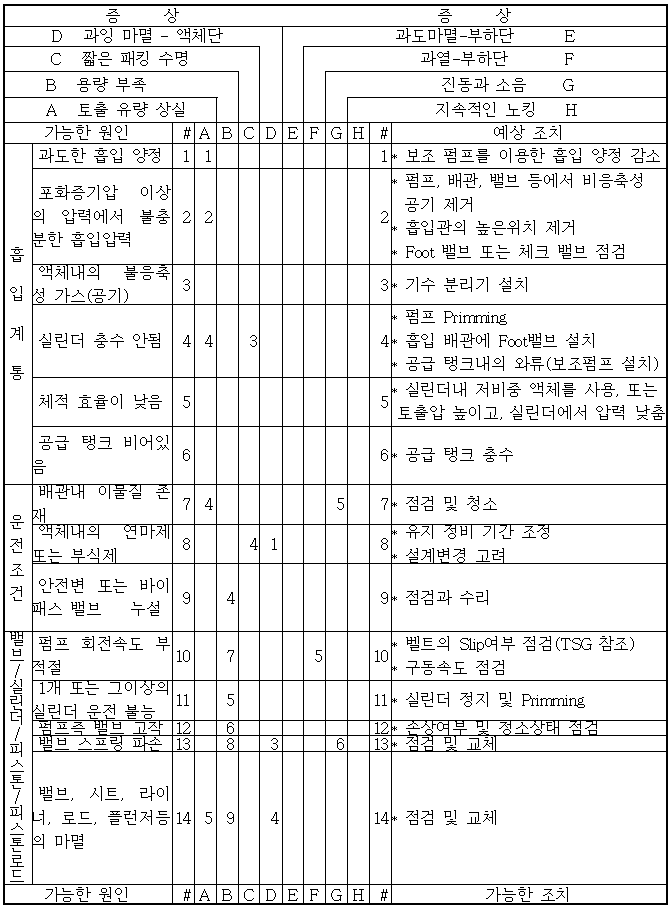

표 4-11 왕복동 펌프의 고장원인 해결 지침
표 4-11 왕복동 펌프의 고장원인 해결 지침 (계속)

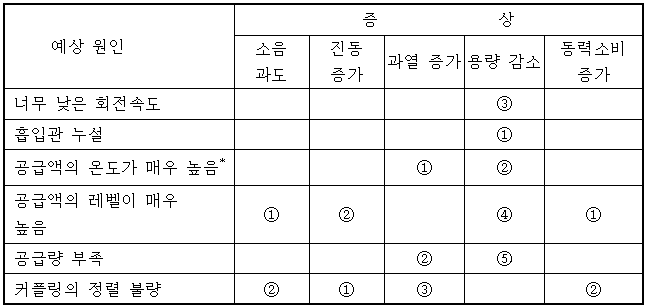

표 4-12 액체링 펌프의 고장원인 해결 지침
* 불충분한 열제거
주의: 숫자는 점검순위 또는 증상에 대한 가능 원인 순위를 나타낸다.
