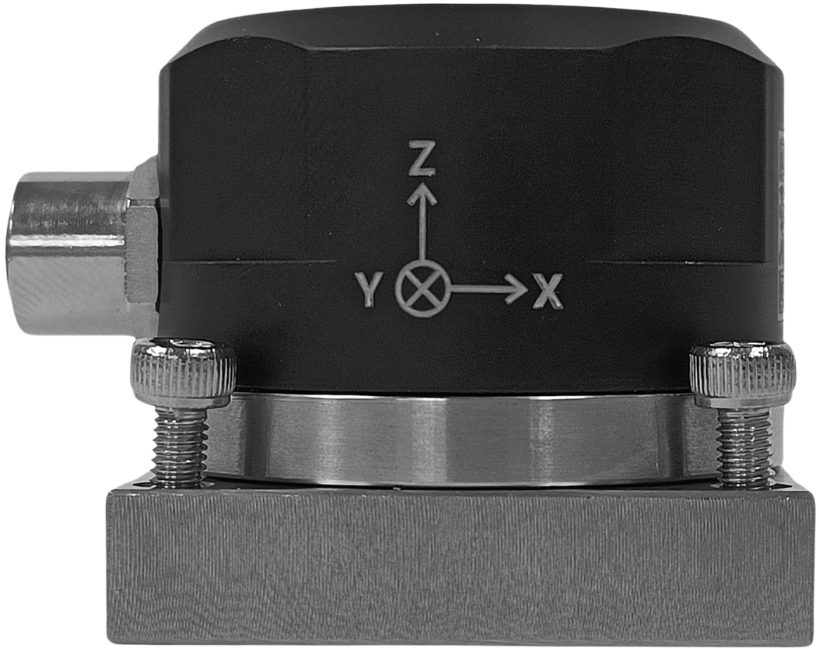

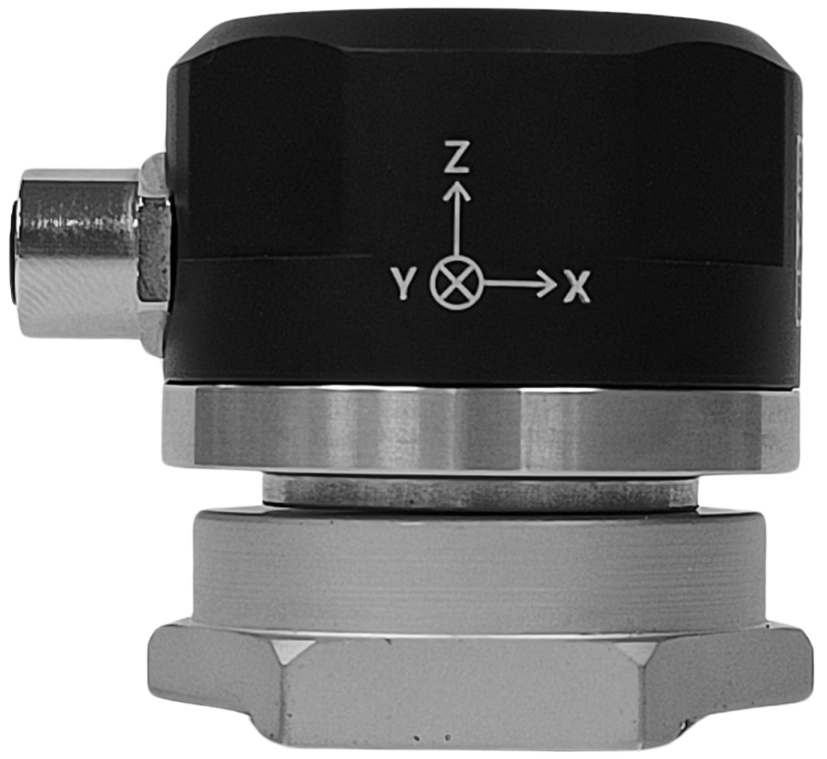

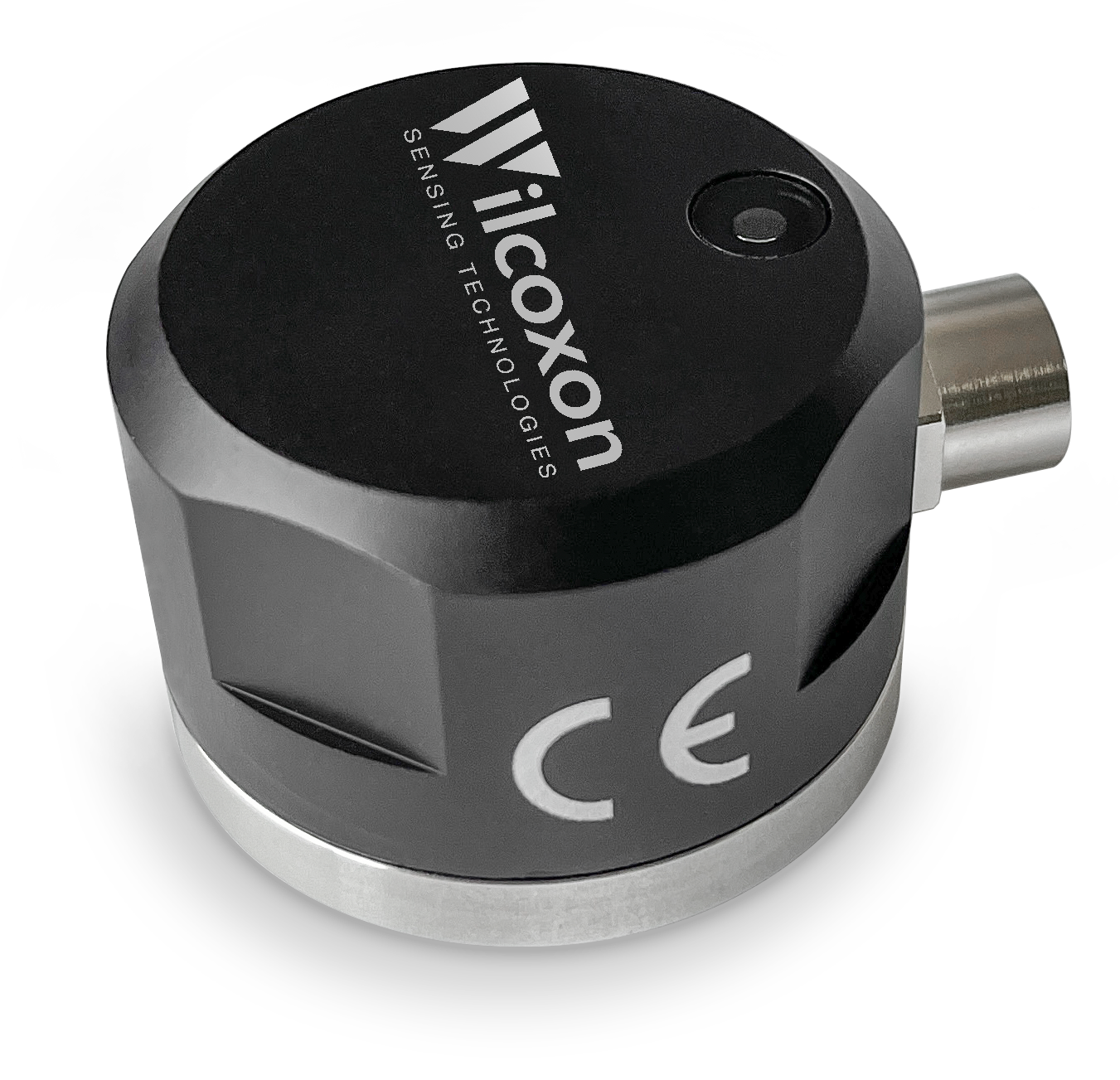

Digital triaxial accelerometer and temperature sensor
Wilcoxon의 최고의 디지털 가속도계인 883M은 3축의 진동과 온도를 측정하는 산업용 센서입니다. 이 획기적인 센서의 Modbus 출력을 통해 PLC, DCS, SCADA 및 HMI 디스플레이를 포함한 로컬 및 플랜트 데이터 시스템과 데이터를 공유할 수 있습니다. 883M은 상태 모니터링, 프로세스 모니터링, IoT 에지 처리 및 데이터 과학 활동을 위한 디지털 데이터를 운영자에게 제공합니다.
주요 기능 및 이점
- 3축의 진동과 온도를 동시에 측정하여 기계 결함 진단에 도움
- 진동 스펙트럼, 시간 파형 및 각 축에 대한 12개의 계산된 진동 메트릭의 디지털 출력
- 안정적인 데이터 전송을 위한 RS-485 직렬 버스를 통한 Modbus RTU 통신 프로토콜
- 최대 5kHz의 고주파 응답으로 정확한 고해상도 측정 제공
- IP67 등급 설계로 산업 환경에서 내구성과 신뢰성 보장
진동 스펙트럼 및 시간 파형 외에도 883M은 축당 12개의 진동 메트릭을 계산합니다. 이러한 진동 메트릭은 모니터링 및 추세 분석을 단순화하기 위해 기계 진동 측정에 대한 ISO 10816-3 및 ISO 20816-3 국제 표준에 부합하는 주파수 대역을 기반으로 합니다.
센서의 기계적 설계로 인해 매우 정확한 고해상도 측정이 가능하며, 공진을 필터링하는 대신 제거합니다. 댐핑은 과도한 처리를 제거하여 관련 진동 내용을 제거할 수 있습니다.
규격
| DYNAMIC | |
|---|---|
| Acceleration range | ±16 g, peak |
| Resolution | 0.488 mg |
| Frequency range | 2 Hz – 5 kHz (± 3 dB) |
| COMMUNICATION | |
|---|---|
| Interface | RS485 |
| Protocol | Modbus RTU |
| Max. baud rate | 921,600 bps |
| Recommended baud rate | 9,600 or 115,200 bps |
| ENVIRONMENTAL & MECHANICAL | |
|---|---|
| IP rating | IP67 |
| Operating temperature | -20 to +70 °C |
| Storage temperature | -20 to +80 °C |
| Connector | M8 4-socket female |
디지털 출력
Calculated vibration metrics (X, Y, and Z axes)
- Acceleration, RMS: 2 Hz – 1 kHz, 10 Hz – 5 kHz
- Acceleration, peak: 2 Hz – 1 kHz, 10 Hz – 5 kHz
- Velocity, RMS: 10 Hz – 1 kHz, 10 Hz – 5 kHz
- Velocity, peak: 10 Hz – 1 kHz, 10 Hz – 5 kHz
- Displacement, RMS: 2 Hz – 1 kHz, 10 Hz – 1 kHz
- Displacement, peak: 2 Hz – 1 kHz, 10 Hz – 1 kHz
Other outputs
- Temperature sensor: –20° to +70° C
- True peak: Fs @ 13.333 kHz
- Spectrum: 0 Hz – 5 kHz, 6145 lines
- Time waveform: 13,333 samples, 13.333 kHz Fs
- Other features: crest factor, standard deviation
제품적용
- Rotating machinery: motors, fans, blowers, pumps, compressors, etc.
- Transmission systems: gearboxes, couplings, bearings, etc.
- Manufacturing equipment: CNC machines, conveyor belts, etc.
- HVAC systems: compressors, cooling towers, cranes, lifting equipment, road rollers, etc.
