Selection of Cable Part No.
케이블 제품 구성
케이블 제품 번호는 다음과 같은 규칙에 의해 결정됩니다.

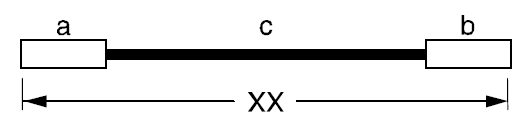

Cable Assembly Part Number = Ra-b-c-xx-d
<p]>
| 항목 | 설 명 |
| R | 제품이 케이블임을 표시 (모든 케이블 조립체의 제품번호는 R로 시작됨) |
| a | 센서 측 커넥터의 제품 번호 |
| b | 단자함 또는 데이터 수집 장치 측 커넥터 제품 번호 |
| c | 케이블 제품 번호 |
| xx | 커넥터를 포함한 총 케이블 길이, feet 단위 (표준 길이: 16, 32, 64, 112 foot – 5m, 10m, 20m, 40m) |
| d | 피복 보호용 금속 (Armor, A) 또는 스테인리스 스틸 보호망 (Stainless steel braided cable covering, S) |
케이블 종류의 선택
| 항목 | 설 명 | 적 용 예 |

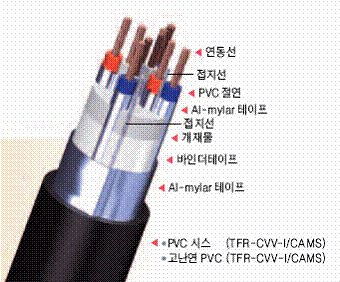

| 다심선, 차폐 | 차폐, Twisted pair wire | 영구적인 센서 설치에는 다심선 차폐 케이블을 이용합니다. 전기적 노이즈를 최소화하고 RFI, ESD, EMI에 대한 차폐를 위해서입니다. |
| 동축 | 전원과 신호는 내심선으로 전송. 차폐선은 신호의 Common 역할 | 동축 케이블과 BNC 커넥터와 같이 사용됩니다. 휴대형 데이터 수집 시스템에서 케이블 결선 시간을 감소시킵니다. |
 |  |
차폐 형식 선택
| 항목 | 설 명 | 적 용 예 |
| Foil | 알루미늄 마일라와 전기적 결선을 위한 접지 케이블로 차폐. RFI를 감소시킴 | Foil 차폐는 풍력 발전기와 같은 환경에서 주변에 있는 설비들에 의해 유입되는 노이즈를 감소시켜 RF 신호의 감쇠시킵니다. |
| Braided or spiral | 전원과 신호는 내심선으로 전송. 차폐선은 신호의 Common 역할 | 대형 전동기와 같은 설비 주변에서 전력선에 의한 신호 왜곡을 방지하고자 하는 경우 Braided 형식의 차폐를 합니다. |
케이블 피복 보호
| 항목 | 설 명 | 적 용 예 |

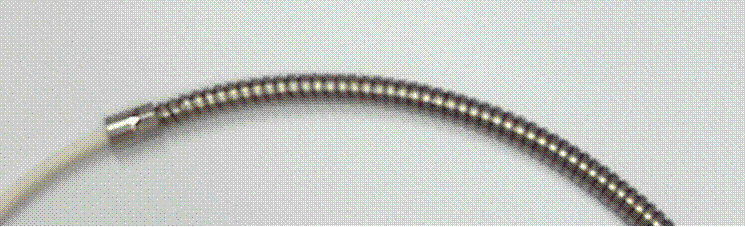

| 나선형 금속 (Armored) | 중량물에 의한 충격 등으로부터 케이블을 보호하도록 금속 밴드를 나선형으로 감싸져 있음. | 열연 강판 생산 공정에서 중량물이 케이블을 손상시키지 않도록 나선형 금속 밴드로 감싸 (Armored) 케이블 피복을 보호합니다. |
| 스테인리스 스틸 Overbraid | 전원과 신호는 내심선으로 전송. 차폐선은 신호의 Common 역할 | 하수처리장의 메인 흡입 펌프에서 수중의 이물질이나 수류가 케이블 손상시키지 않도록 스테인리스 스틸 Overbraid로 케이블 피복을 보호합니다. |
 |  |
설치 환경에 따른 피복
| 항목 | 설 명 | 적 용 예 |
| Teflon® | 온도에 대한 최고 성능 높은 화학 물질에 대한 저항성 | 센서 결선용으로 사용되는 일반적인 피폭, 테프론 케이블 피복은 최대 260°C까지 사용할 수 있으며, 고온 환경에서 최고의 선택이 될 수 있습니다. |
| PVC | 중간 정도의 화학 물질 저항성 | PVC는 경제적인 가격으로 건조한 환경에 좋은 특성을 가지고 있습니다. |
| Enviroprene | 마찰이 없는 환경에서 화학물질에 대한 저항성 높음. | 경제적인 가격의 Enviroprene 피복은 대부분의 환경에 사용할 수 있으며, 자외선에 노출되는 실외의 케이블 트레이에 설치되는 경우에 사용합니다. |
| Tefzel® | 높은 화학물질에 대한 저항성 방사선 환경에 사용 가능 | 원자로 주변의 내방사선 요구가 있는 환경에서 사용합니다. |
| Polyurethane | 경제적인 가격, 마찰에 대한 내성이 높으며 방수성 재질 | 폴리우레탄은 수중용으로 많이 사용되는데 금속에 접착시킬 수 있어서 센서에 방수 기능을 제공할 수 있습니다. |
커넥터 종류
| 항목 | 설 명 | 적 용 예 |
| MIL Style | 강건하고 간단하며 경제적인 커넥터로 2핀, 3핀 및 6핀으로 구성 | MIL Style 커넥터는 센서와의 결선에 가장 많이 사용되고 있습니다. 매우 강건하며, 물이 뿌려지는 경우를 포함하여 다양한 환경에서 사용할 수 있는 옵션을 제공합니다. |
| 다심선 | 2 또는 4개의 심선은 MIL Style을 사용하고, 그 이상의 심성에 대해서는 LEMO, DIN Style을 사용 | 다심선 커넥터는 일반적으로 데이터 수집장치와 센서를 연결하는데 많이 사용합니다. |
| 동축 | 계측용 장비와 쉽게 결선할 수 있는 구조 | BNC와 10-32 Microdot 커넥터는 휴대형 데이터 수집 장치와 센서를 연결하는데 시간을 단축시킬 수 있습니다. |

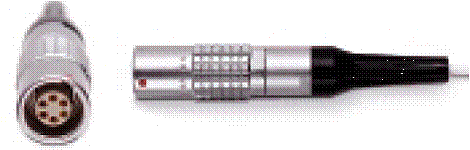

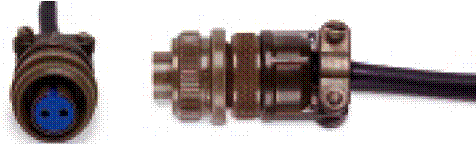

 MIL-C-5-15 |  LEMO | |

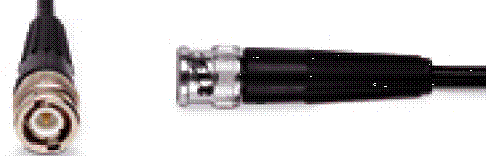

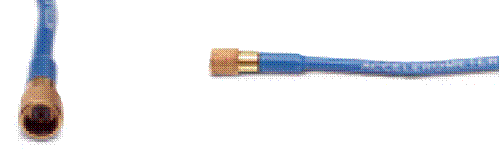

 BNC |  Microdot 10-32 |
케이블 길이

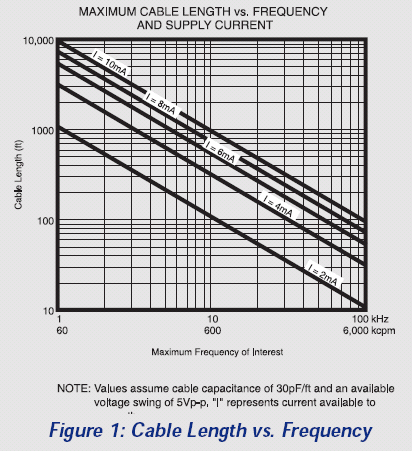

센서에서 데이터를 수집하는 장치까지의 총 케이블 길이는 고주파 전송에 문제를 야기할 수 있습니다. 우측 표에서 보는 것과 같이, 캐패시턴스가 일정한 경우에도 전류에 따라 영향을 받으며, 캐패시턴스가 낮을 수록 더 높은 주파수를 전송할 수 있습니다.
통상 진동에 사용되는 주파수 범위는 10,000Hz이며, 이를 전송하기에 충분한 캐패시턴스, 전류 및 전압을 고려하여야 하며, 최종적으로 최대 길이를 산출하여 적용하시기 바랍니다.
