IQ Speed Sensor 11 Functions
IQ Speed Sensor는 단일 센서에서 하기 11가지 기능 중 최대 4개까지 동시에 신호를 출력할 수 있습니다.
각 조합에 대해서는 모델에 따라 차이가 있습니다. 모델에 대한 기술내용을 참고하시기 바랍니다.
| 기능 | 변수 및 출력 값 | 기능 설명 | |
| 1 | 측정 스피드 주파수 | 측정값 출력, 위상 변화없이 고속 신호 분석이 필요한 경우 사용 | |
| 2 | 진동 배제 스피드 | 진동에 의한 영향을 필터링한 값을 출력 | |
| 3 | 회전방향 신호 | 시계방향=0, 반시계방향=1 | |
| 4 | 모의 주파수 | 1 kHz … 10kHz | IQ xxF 시리즈에서만 사용 가능 A3 단자가 0V에 결선된 경우 모의 주파수 출력 A3 단자가 결선되지 않은 경우 A1 단자에서 측정 신호 출력 |
| 5 | 주파수 분할 신호 | 2~100까지 1단위로 분할 | 입력된 값을 이용하여 측정된 신호를 분할 |
| 6 | 2차 위상변화 신호 | IQ xxF 시리즈에서만 사용 가능 일반적인 위상 변화는 40°, 최소 위상변화는 20° |
|

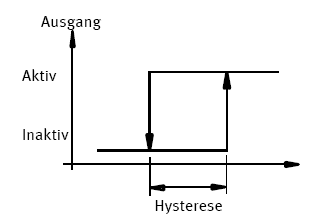

| 7 |  경보치 |
스피드: 1 ~ 15000Hz 온도: -40 ~ +125°C 임계치: 10 ~ 100% 회전 균일도: 0.5 ~ 25% |
설정 해상도 스피드: 1Hz단위 (1 ~ 15,000Hz 범위) 온도: 1°C (-40 ~ 125°C 범위) 임계치의 100% 도달시 시스템 재시작 필요 회전 균일도는 64~256 측정점에서 계산하며, 다음 기준으로 경보치 설정 1Hz ~ 1200Hz = 최소 0.5% 1200Hz ~ 2400Hz = 최소 1% 4800Hz ~ 9600Hz = 최소 4% 9600Hz ~ 15000Hz = 최소 8% |
| 8 | 4..20mA 아날로그 신호 | 초기치: 0rpm –> 4mA 최대치: Max. rpm –> 20mA |
초기치는 최대의 0~50% 범위 내에서 설정 가능 최대치는 1 ~ 15,000Hz 범위에서 설정 출력 신호는 50ms 단위로 변화 최대 공급전원: 24VDC |
| 9 | 4..12..20mA 회전방향에 따른 아날로그 신호 |
역회전 최대치: 4mA 정지상태 출력: 12mA 정회전 최대치: 20mA |
정지상태에서 12mA 출력 역회전 및 정회전 측정 범위: 1 ~ 15,000Hz |
| 10 | 4..20mA 회전 균일도 | 초기치: 0% –> 4mA 최대치: 8 ~ 25%(설정치) –> 20mA 측정 펄스수: 64 ~ 256 |
64~265개의 설정된 펄스에 대한 균일도를 4-20mA로 출력: 산출식: (최대RPM – 최소RPM)/RPM * 100 |
| 11 | 온도 | 초기치: -40°C(설정치) –> 4mA 최대치: 125°C(설정치) –> 20mA |
측정범위: -40 ~125°C 측정간격: 200ms 정밀도: 1°C |
