DSE…V Electromagnetic Sensor with line apmlifier
기능 및 설계
DSE 시리즈 전자기 센서는 절심과 영구자석 뒤에 위치한 유도 코일로 구성되어 있습니다. 센서의 전면부가 자화 특성을 가진 철로된 치차를 통과할 때 자기장에 영향을 미치며, 그 결과로 교류 전압이 코일에 발생합니다. 유도 전압은 자속의 변화율에 비례하며, 이를 통해 치차의 스피드를 감지합니다.
출력 전압 레벨은 센서와 치차간의 간극 및 치차의 크기와 모양에 따라 달라집니다. 또한, 출력 레벨은 치차의 각속도에 가장 비례하며, 이를 통해 축에 대한 신호를 생성합니다. (도표 3 참조)
이 종류의 센서에는 유도 전압을 증폭하는 트랜지스터 앰프가 내장되어 있습니다. 출력 신호 레벨은 일정하며 외부 공급 전원과 내장 저항에 따라 결정됩니다. 유전 전압이 너무 낮을 경우 출력 신호는 1~3V로 나타납니다.
센서가 트리거 단계에 있을 때, 출력 신호는 저속 및 고속에서 디지털로 나타납니다.
전자기 센서와 내장 앰프는 외부 공급 전원이 필요하지만 2선, 혹은 3선식 전송 방식을 사용할 수 있습니다. 일반적으로 10rpm 이상의 스피드를 측정할 때 사용됩니다.

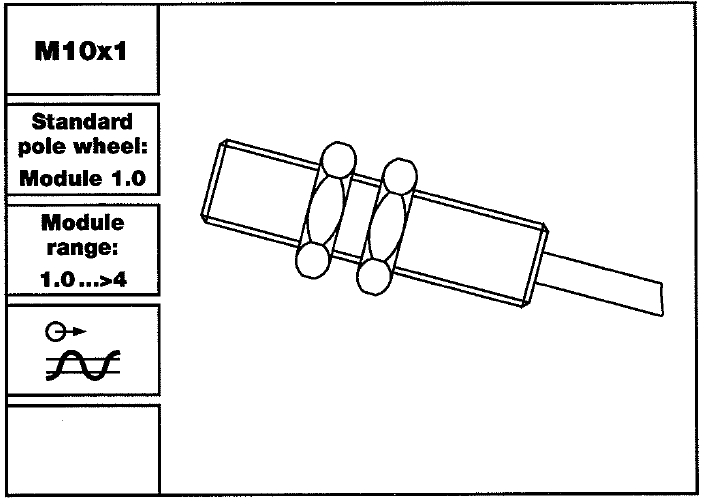

모델: DSE 1010 S.V
특징
신호 증폭용 앰프 내장 (2선식)
고온용 제품
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1010.STV | 304Z-03351 | Cable 3m | M10x1 | 75 | -25…+85 | FTG 262 S 대체 |
| DSE 1010.SHV | 304Z-03352 | Cable 2m | M10x1 | 40 | -40…+125 | FTG 262 SH 대체 |

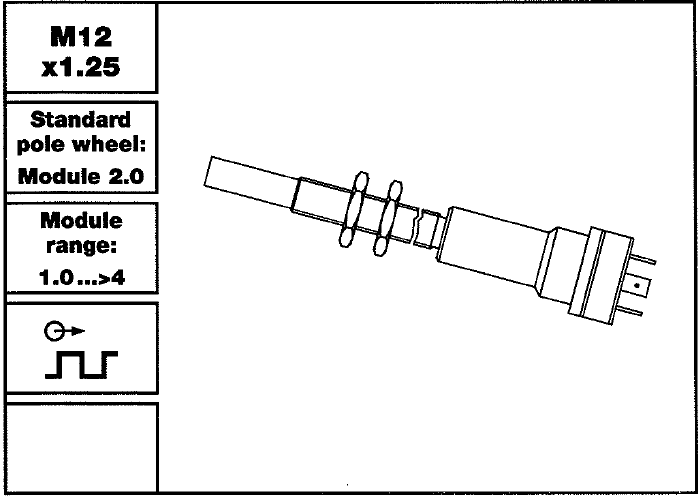

모델: DSE 1010 S.V
특징
신호 증폭용 앰프 내장 (2선식)
터보챠저용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1210.04.AHV | 304Z-03964 | Connector | M12x1.25 | 200 | -25…+85 (+125) | FTG 233.01 A 대체 |
| DSE 1210.05.AHV | 304Z-03965 | Connector | M12x1.25 | 170 | -25…+110 (+125) | FTG 233.02 A 대체 |
다운로드 DSE…V Electromagnetic Sensor with line amplifier 데이터 시트 [268k, 영문]
