DSE…Z Electromagnetic Sensor without line amplifier
기능 및 설계
DSE 시리즈 전자기 센서는 절심과 영구자석 뒤에 위치한 유도 코일로 구성되어 있습니다. 센서의 전면부가 자화 특성을 가진 철로된 치차를 통과할 때 자기장에 영향을 미치며, 그 결과로 교류 전압이 코일에 발생합니다. 유도 전압은 자속의 변화율에 비례하며, 이를 통해 치차의 스피드를 감지합니다.
출력 전압 레벨은 센서와 치차간의 간극 및 치차의 크기와 모양에 따라 달라집니다. 또한, 출력 레벨은 치차의 각속도에 가장 비례하며, 이를 통해 축에 대한 신호를 생성합니다.
전자기 센서는 스피드 신호를 생성하기 위한 외부 전원이 필요 없습니다. 이러한 전자기 센서의 구조적인 특성으로 250°C까지의 고온 환경과 방사선 환경에서 사용할 수 있는 다양한 형태의 하우징이 공급 가능합니다. 일반적으로 최소 10rpm까지 스피드를 측정하고 제어하는 목적으로 사용됩니다. 기계가 정지할 때의 스피드를 측정하는 Zero Speed에는 사용할 수 없습니다.
신호 출력
모든 스피드 측정 계통에서, 모든 운전 조건하에서 센서의 출력 신호가 측정 장치가 요구하는 트리거 레벨 이하의 전압이 생성되도록 주의가 필요합니다. 최저로 회전하는 축에서 측정된 신호가 측정 장치에 적절한 것인지를 확인하는 것으로 충분히 확인할 수 있습니다. 표 1의 기술적인 데이터와 도표 A1, 2, 3 및 B1, 2를 참고하시기 바랍니다.

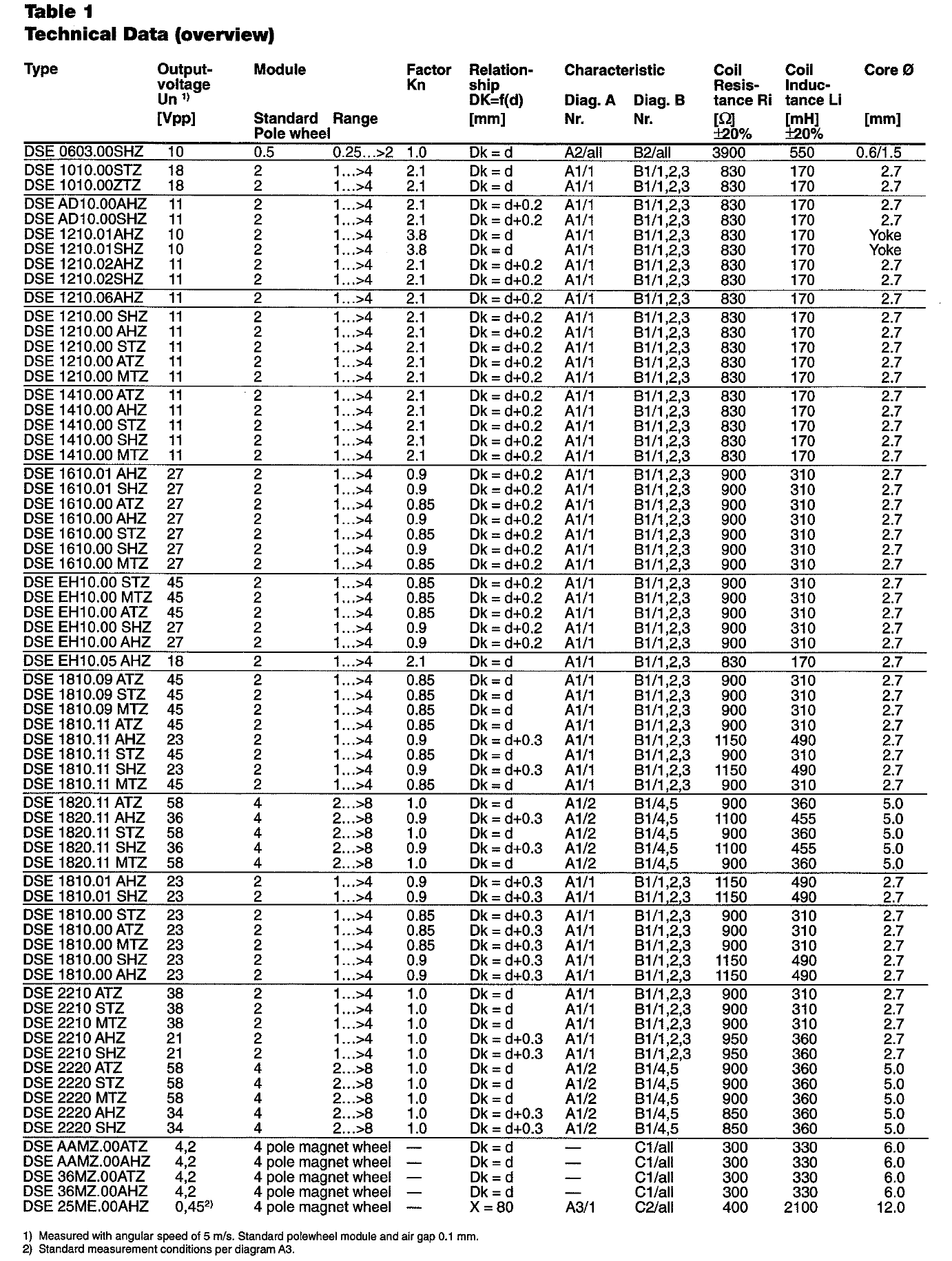

표 1에는 각 센서와 표준 운전 조건에서 발생하는 전압 Un이 2번째 칸에 명시되어 있습니다. 표준 치차 (3번째 칸)를 이용하여 5m/s의 각속도와 0.1mm의 간극일 때를 기준으로 작성되었습니다.
센서의 출력 전압과 각속도의 관계는 거의 선형적으로 나타나며, 실제 센서의 전압은 사용하는 치차의 직경 Dp와 스피드 n을 이용하여 다음 식을 이용하여 계산할 수 있습니다.

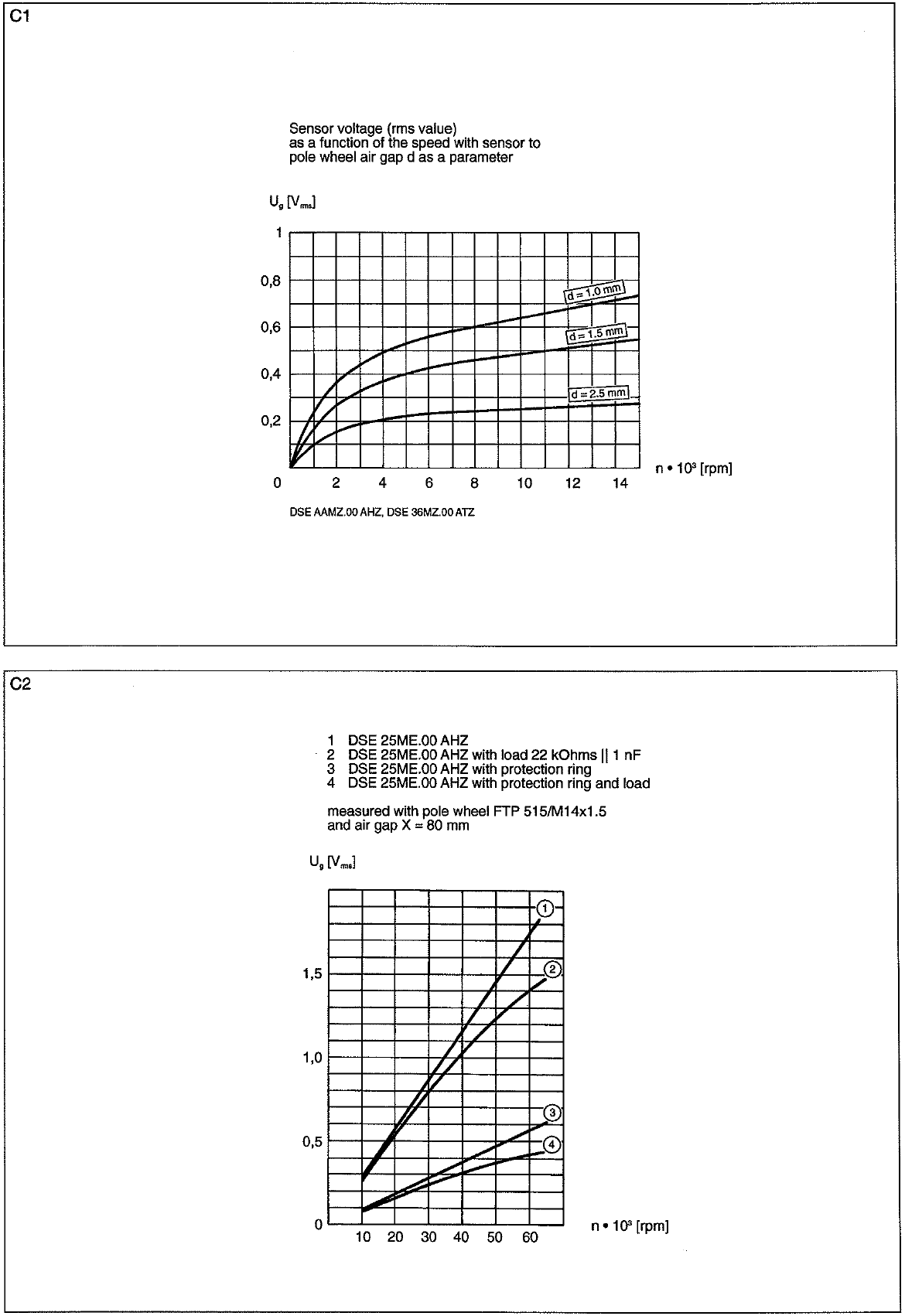

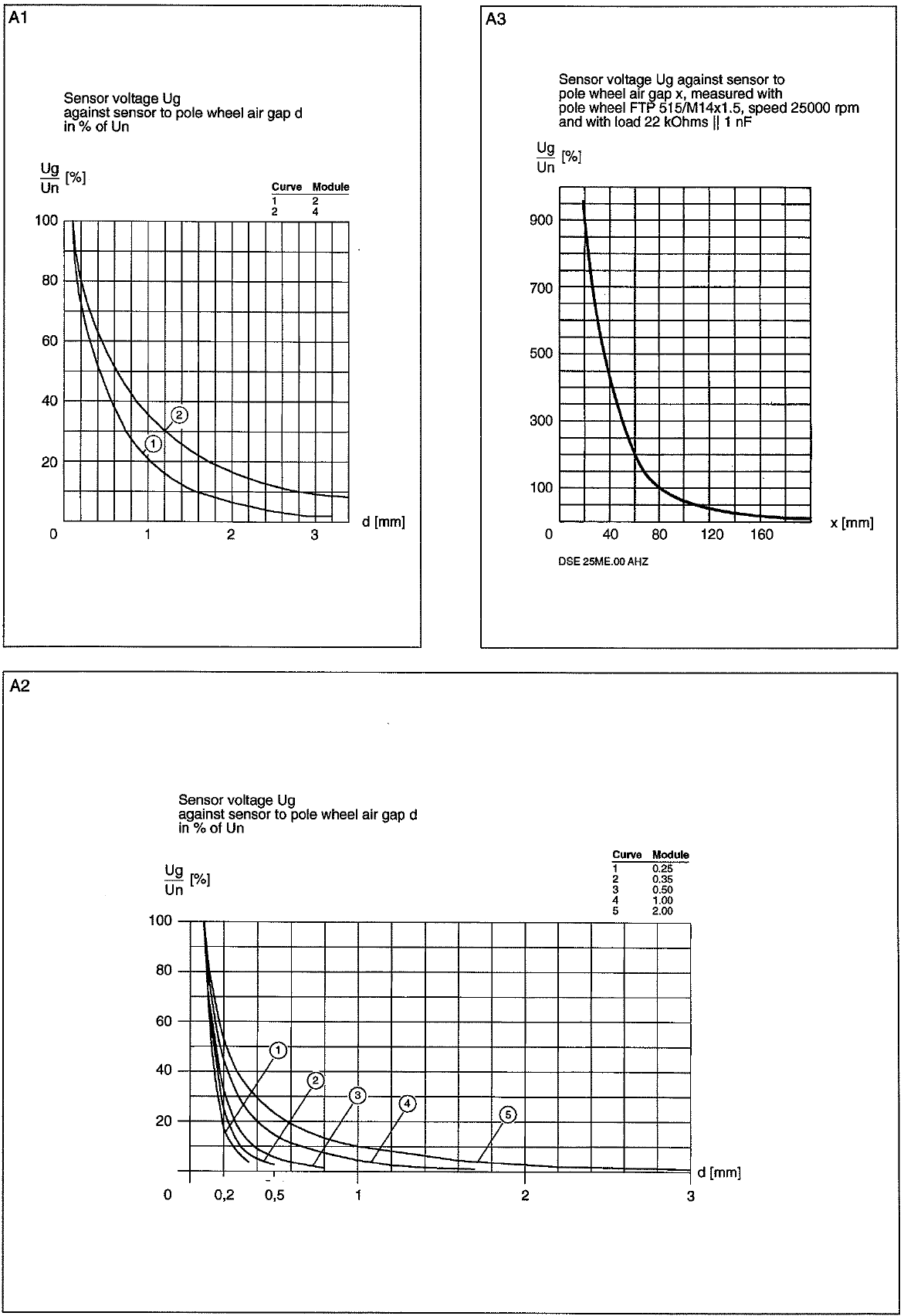

도표 A1, 2, 3은 간극이 0.1mm가 아닌 d로 설치되었을 때 센서의 출력 전압을 개략적으로 나타내고 있습니다. 간극 d=0.1mm일 때를 기준으로 비율로 표현되어 있으며, 출력 전압 Ug를 어떤 간극 d에 대해서도 추정할 수 있습니다. 치차는 표1의 4번째 칸에서 명시한 범위 이내 또는 그 이상에 있어야 합니다. 표준으로 제시한 치차와의 간극보다 가깝게 설치되는 것이 권고되며, 간극이 더 넓어 졌을 때는 급격한 신호의 감쇠가 발생하는 것을 주의하십시오. 일반적으로 센서와 치차간 간극이 표준보다 더 넓을 경우, 매우 작은 출력 전압을 얻을 수 있지만 기계적으로 접촉하는 현상을 방지할 수 있는 장점이 있습니다.
최저 검출 스피드 결정
표1의 5번째, 6번째 칸과 도표 B는 간극 d 범위 내에서 치차 선택의 변수들을 간략히 나타내고 있습니다. 개별적인 적용 환경에 대해 선택된 시스템 구성을 검증하는데 사용할 수 있습니다.

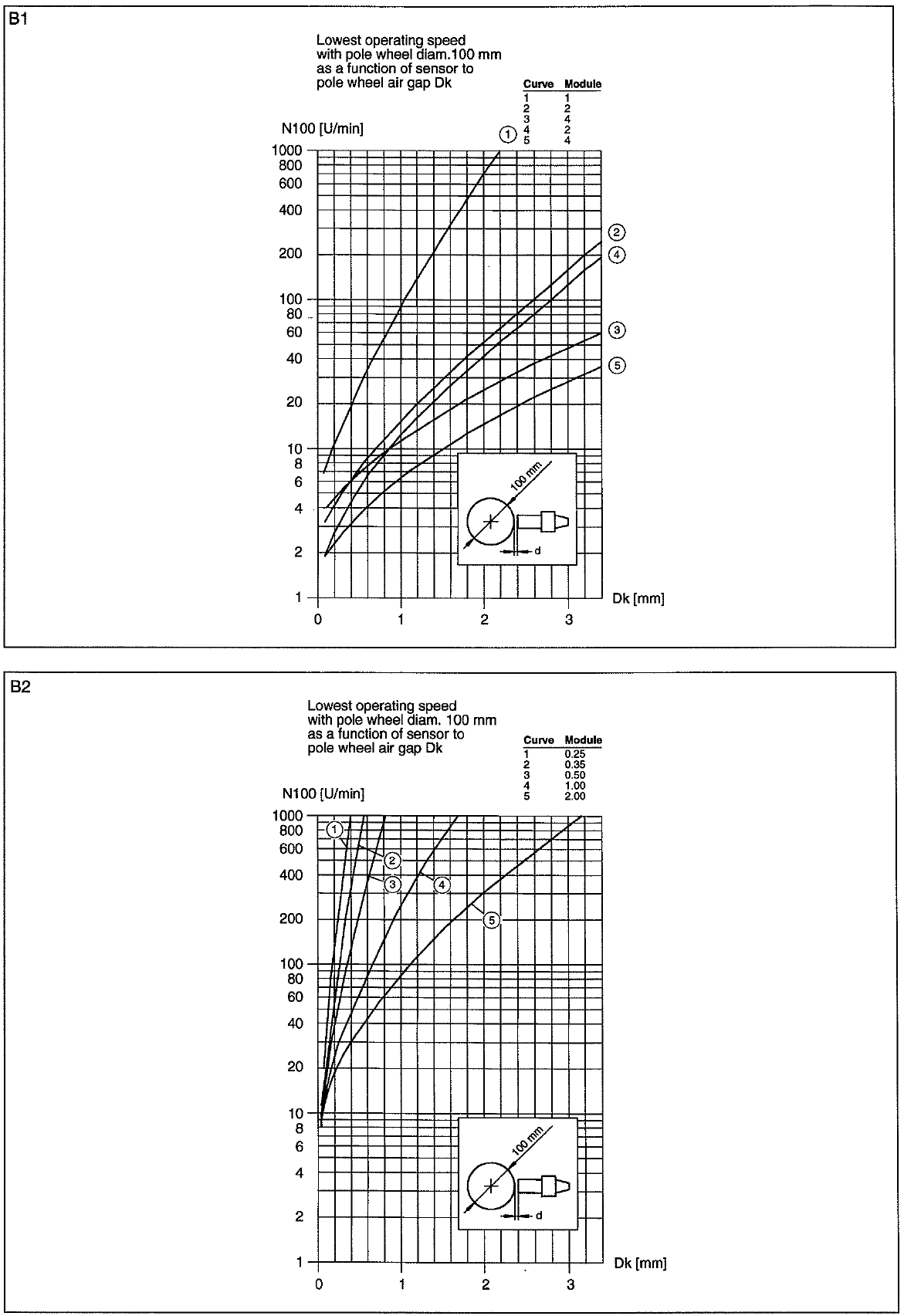

도표 B는 다양한 종류의 치차와 센서 구성에서 치차 중심 간극 Dk에 따른 최저 검출 스피드 N100을 제공합니다. 이러한 목적을 위해 측정 장치의 감도는 50mVrms로 설정하였습니다. 100mm의 치차 직경에 대해 도표는 사용 가능하며, 센서의 출력 전압이 50mVrms (140mVpp)로 일정하게 출력되는 것을 나타냅니다.
다른 종류의 주어진 치차와 중심 간극 Dk를 이용하여 최저 검출 스피드 N100 결정하기 위해서는 표1 5번째 칸에서 명시한 Kn 값을 표준 N100에 곱하여 산출할 수 있습니다. 일반적으로 사용할 수 있는 최저 측정 스피드 Nmin은 센서의 종류, 치차의 직경 Dp 및 간극 Dk를 이용하여 산출할 수 있습니다.
Nmin (Dk) = N100 x Kn x 0.1 Dp
설치된 센서의 간극 d에 대한 최저 측정 스피드 Nmin을 결정하기 위해 Dk=f(d)의 관계 (표1 6번째 칸)를 이용하여 그 값을 곱해 주어야 합니다. 출력전압 A (mVrms)/50 (mVrms)를 계산하여 측정장치에서 사용하는 기준 전압 50mVrms 대신에 감도로 사용하여야 합니다.
신호 출력 특성

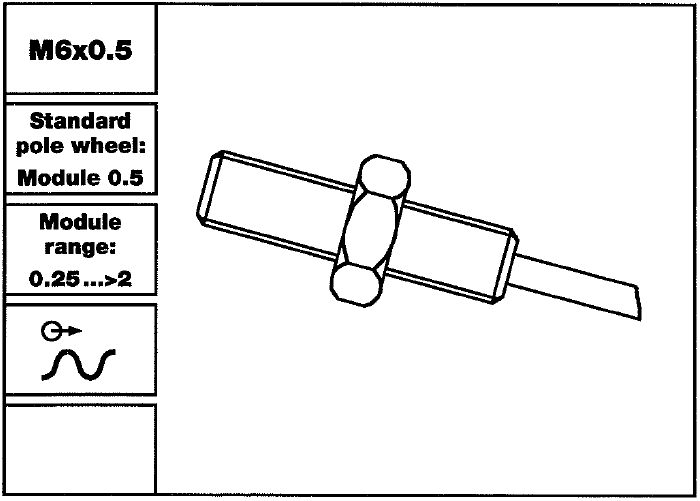

모델: DSE 0603 S
특징
신호 증폭용 앰프 없음
최저 주파수 : 10Hz
고온용 제품
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 0603.00 SHZ | 304Z-03355 | Cable 0.2m | M6x0.5 | 6 | -20…+130 | FTG 160 SH 대체 |

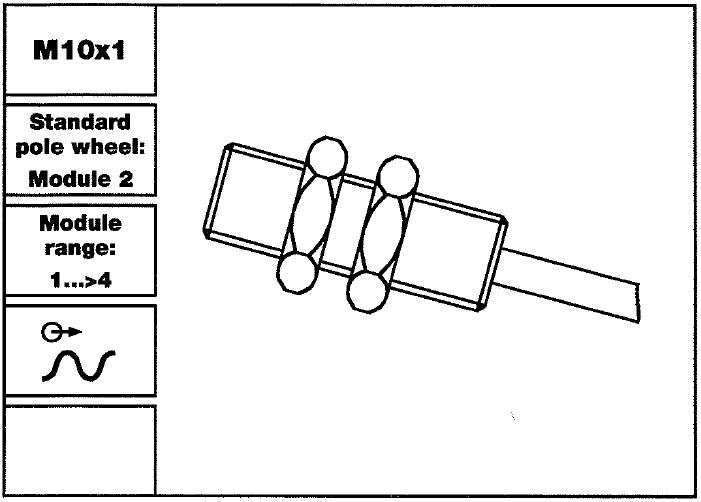

모델: DSE 1010 S
특징
신호 증폭용 앰프 없음
최저 주파수 : 10Hz
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1010.00 STZ | 304Z-03139 | Cable 3m | M10x1 | 15 | -20…+85 | FTG 242 K(S) 대체 |
| DSE 1010.00 ZTZ | 304Z-03174 | Flat Pin Terminal | M10x1 | 15 | -20…+85 | FTG 242 M(S) 대체 |

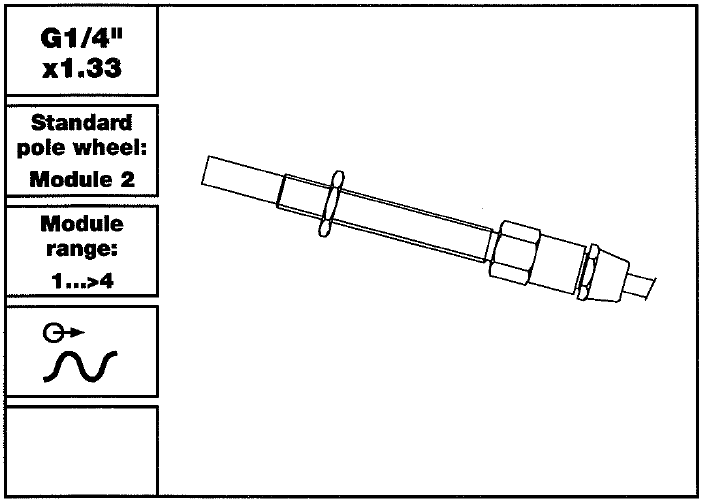

모델: DSE AD10 A, S
특징
신호 증폭용 앰프 없음
터보챠저용
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE AD10.00 AHZ | 304Z-03181 | Connector | G1/4″x1.33 | 150 | -20…+150 | FTG 231 A 대체 |
| DSE AD10.00 SHZ | 304Z-03182 | Cable 5m | G1/4″x1.33 | 520 | -20…+150 | FTG 231 S 대체 |

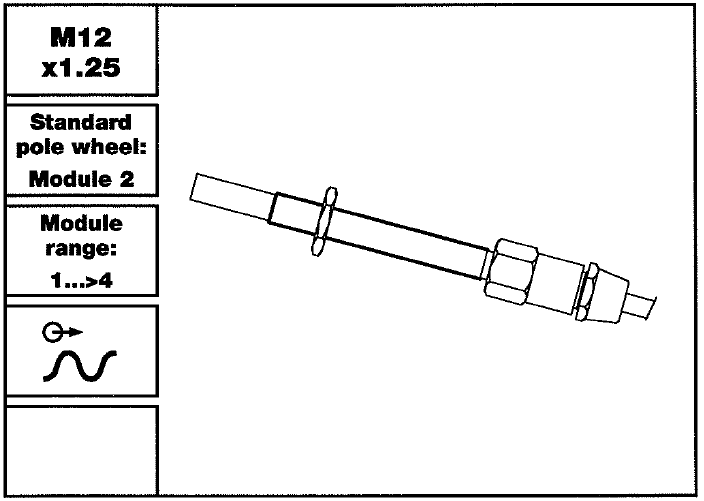

모델: DSE 1210 A, S
특징
신호 증폭용 앰프 없음
터보챠저용
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1210.00 ATZ | 304Z-03106 | Connector | M12x1.25 | 150 | -20…+85 | FTG 232 A 대체 |
| DSE 1210.00 STZ | 304Z-03107 | Cable 5m | M12x1.25 | 520 | -20…+85 | FTG 232 S 대체 |
| DSE 1210.00 AHZ | 304Z-03109 | Connector | M12x1.25 | 150 | -20…+150 | FTG 233 A 대체 |
| DSE 1210.00 SHZ | 304Z-03110 | Cable 5m | M12x1.25 | 520 | -20…+150 | FTG 233 S 대체 |

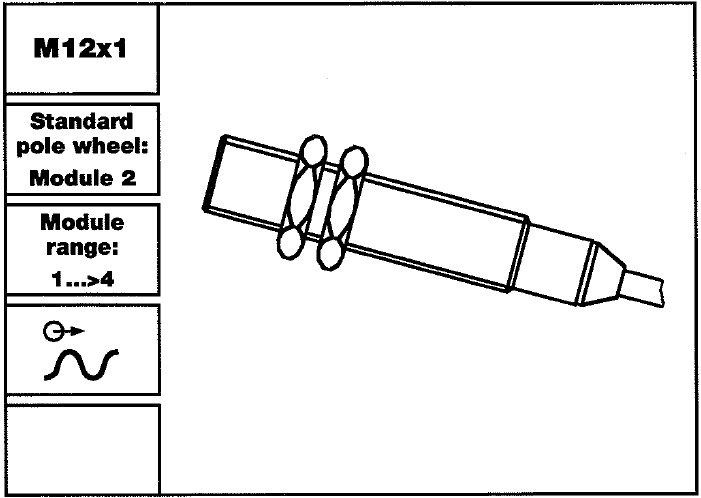

모델: DSE 1210 A, S, M
특징
신호 증폭용 앰프 없음
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1210.00 SHZ | 304Z-04233 | Cable 2m | M12x1 | 100 | -40…+150 | Standard |
| DSE 1210.00 AHZ | 304Z-04235 | Connector | M12x1 | 35 | -40…+150 | Standard |
| DSE 1210.00 STZ | 304Z-04232 | Cable 5m | M12x1 | 160 | -20…+85 | Standard |
| DSE 1210.00 ATZ | 304Z-04234 | Connector | M12x1 | 35 | -40…+85 | Standard |
| DSE 1210.00 MTZ | 304Z-04236 | 5m 보호관 | M12x1 | 495 | -20…+85 | Standard |

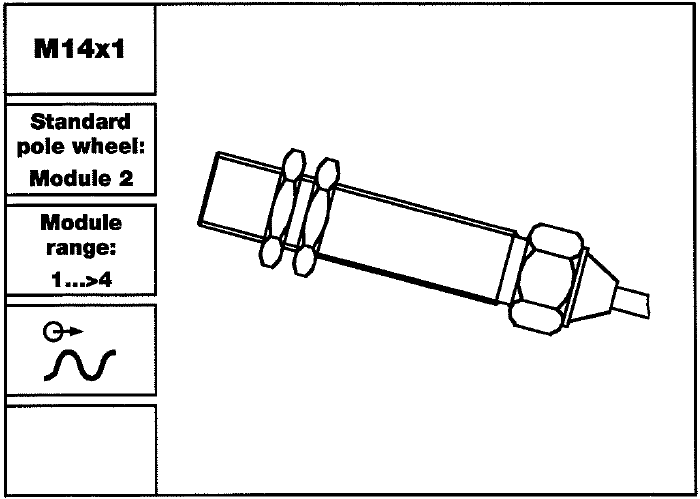

모델: DSE 1410 A, S, M
특징
신호 증폭용 앰프 없음
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1410.00 ATZ | 304Z-04239 | Connector | M14x1 | 90 | -20…+85 | Standard |
| DSE 1410.00 AHZ | 304Z-04240 | Connector | M14x1 | 90 | -40…+150 | Standard |
| DSE 1410.00 STZ | 304Z-04237 | Cable 5m | M14x1 | 210 | -20…+85 | Standard |
| DSE 1410.00 SHZ | 304Z-04238 | Cable 2m | M14x1 | 150 | -40…+150 | Standard |
| DSE 1410.00 MTZ | 304Z-04241 | 5m 보호관 | M14x1 | 835 | -20…+85 | Standard |

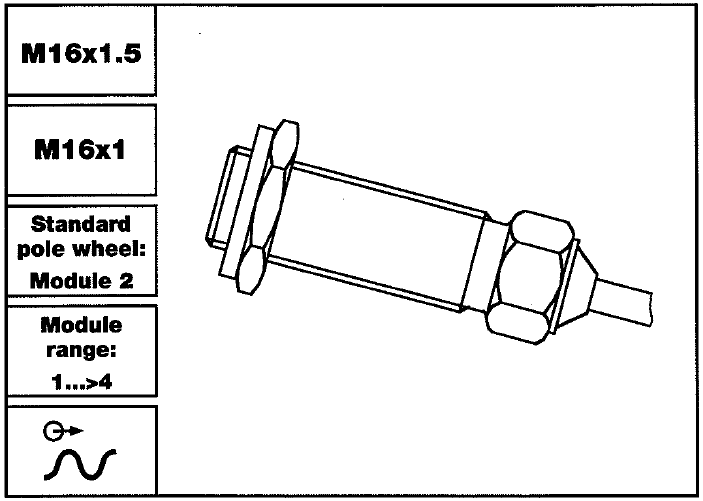

모델: DSE 1610 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Types 0.01 with Gasket
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1610.00 AHZ | 304Z-03774 | Connector | M16x1.5 | 65 | -40…+125 | Standard |
| DSE 1610.00 SHZ | 304Z-03773 | Cable 1m | M16x1.5 | 140 | -40…+125 | Standard |
| DSE 1610.00 ATZ | 304Z-04244 | Connector | M16x1 | 95 | -20…+85 | Standard |
| DSE 1610.00 AHZ | 304Z-04245 | Connector | M16x1 | 95 | -40…+150 | Standard |
| DSE 1610.00 STZ | 304Z-04242 | Cable 5m | M16x1 | 215 | -20…+85 | Standard |
| DSE 1610.00 SHZ | 304Z-04243 | Cable 2m | M16x1 | 155 | -40…+150 | Standard |
| DSE 1610.00 MTZ | 304Z-04246 | 5m 보호관 | M16x1 | 840 | -20…+85 | Standard |

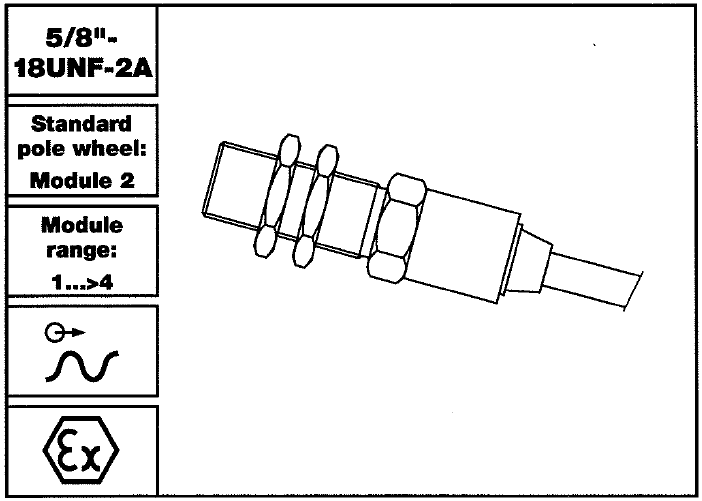

모델: DSE EH10 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Ex i G5 (zone 1) 본질안전
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE EH10.00 STZ | 304Z-04252 | Cable 5m | 5/8″-18UNF-2A | 450 | -25…+85 | FTG 2110.00 S 대체 |
| DSE EH10.00 STZ Ex | 304Z-04345 | Cable 5m | 5/8″-18UNF-2A | 450 | -20…+65 | FTG 2110.00 S Ex 대체 |
| DSE EH10.00 MTZ | 304Z-04256 | 5m 보호관 | 5/8″-18UNF-2A | 1200 | -25…+85 | FTG 2110.00 M 대체 |
| DSE EH10.00 MTZ Ex | 304Z-03969 | 5m 보호관 | 5/8″-18UNF-2A | 1200 | -20…+65 | FTG 2110.00 SM Ex 대체 |
| DSE EH10.00 ATZ | 304Z-04254 | Connector | 5/8″-18UNF-2A | 80 | -25…+85 | FTG 2110.00 A 대체 |
| DSE EH10.00 ATZ Ex | 304Z-04313 | Connector | 5/8″quot;-18UNF-2A | 80 | -20…+65 | FTG 2110.00 A Ex 대체 |
| DSE EH10.00 SHZ | 304Z-04253 | Cable 2m | 5/8″-18UNF-2A | 220 | -40…+150 | FTG 2210.00 S 대체 |
| DSE EH10.00 AHZ | 304Z-04255 | Connector | 5/8″-18UNF-2A | 80 | -40…+150 | FTG 2210.00 A 대체 |

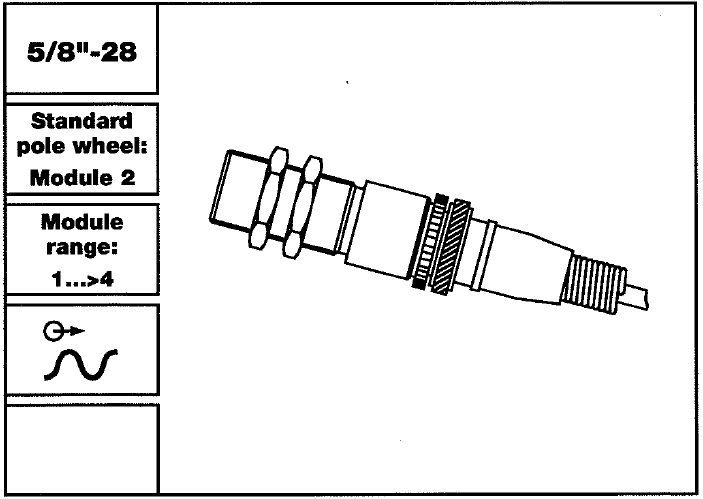

모델: DSE EH10 A
특징
신호 증폭용 앰프 없음
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE EH10.05 ATZ | 304Z-03399 | Connector | 5/8″-28 | 90 | -20…+85 | FTG 101 A 대체 |

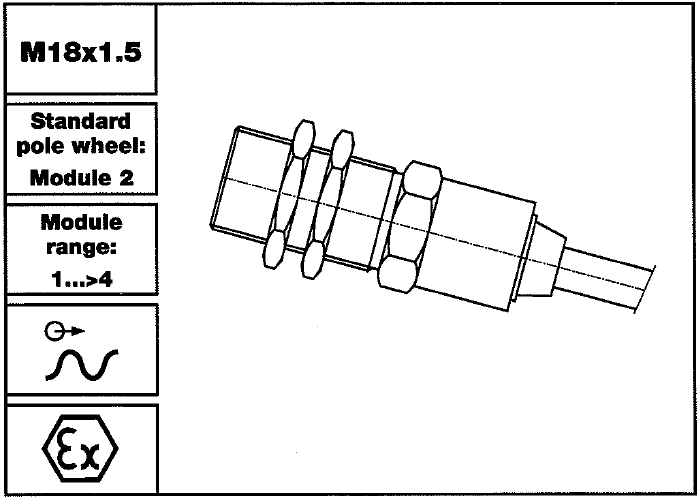

모델: DSE 1810.11 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Ex i G5 (zone 1) 본질안전
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1810.09 ATZ | 304Z-03171 | Connector | M18x1.5 | 65 | -25…+85 | FTG 291 A 대체 |
| DSE 1810.09 STZ | 304Z-03170 | Cable 1.5m | M18x1.5 | 135 | -25…+85 | FTG 291 S 대체 |
| DSE 1810.09 MTZ | 304Z-04257 | 5m 보호관 | M18x1.5 | 280 | -20…+85 | FTG 291 SM 대체 |
| DSE 1810.11 ATZ | 304Z-03148 | Connector | M18x1.5 | 110 | -25…+85 | FTG 211 A 대체 |
| DSE 1810.10 ATZ Ex | 347Z-03158 | Connector | M18x1.5 | 110 | -20…+65 | FTG 215 A Ex 대체 |
| DSE 1810.11 AHZ | 304Z-03154 | Connector | M18x1.5 | 110 | -40…+150 | FTG 221 AH 대체 |
| DSE 1810.11 STZ | 304Z-03149 | Cable 5m | M18x1.5 | 480 | -25…+85 | FTG 211 S 대체 |
| DSE 1810.10 STZ Ex | 347Z-03159 | Cable 5m | M18x1.5 | 480 | -20…+65 | FTG 215 S Ex 대체 |
| DSE 1810.11 SHZ | 304Z-03155 | Cable 5m | M18x1.5 | 250 | -40…+150 | FTG 221 SH 대체 |
| DSE 1810.11 MTZ | 304Z-03150 | 5m 보호관 | M18x1.5 | 1230 | -20…+85 | FTG 211 SM 대체 |
| DSE 1810.10 MTZ Ex | 347Z-04343 | 5m 보호관 | M18x1.5 | 1230 | -20…+65 | FTG 215 SM Ex 대체 |

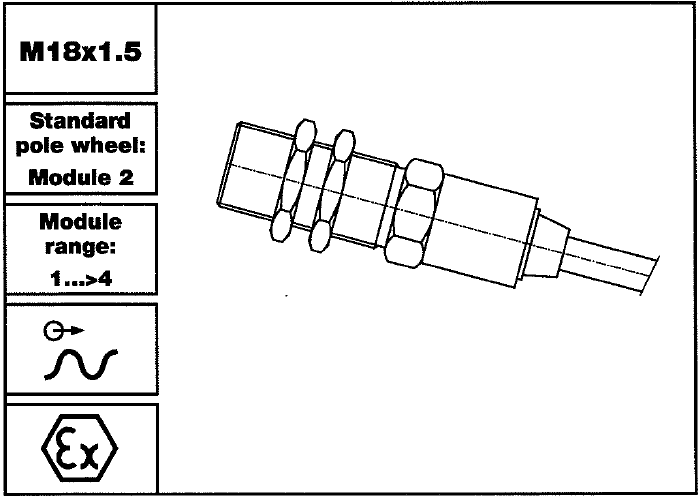

모델: DSE 1820 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Ex i G5 (zone 1) 본질안전
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1820.11 ATZ | 304Z-03151 | Connector | M18x1.5 | 110 | -25…+85 | FTG 212 A 대체 |
| DSE 1820.10 ATZ Ex | 347Z-03161 | Connector | M18x1.5 | 110 | -20…+65 | FTG 216 A Ex 대체 |
| DSE 1820.11 AHZ | 304Z-03156 | Connector | M18x1.5 | 110 | -40…+150 | FTG 222 AH 대체 |
| DSE 1820.11 STZ | 304Z-03152 | Cable 5m | M18x1.5 | 480 | -25…+85 | FTG 212 S 대체 |
| DSE 1820.10 STZ Ex | 347Z-03162 | Cable 5m | M18x1.5 | 480 | -20…+65 | FTG 216 S Ex 대체 |
| DSE 1820.11 SHZ | 304Z-03157 | Cable 5m | M18x1.5 | 250 | -40…+150 | FTG 222 SH 대체 |
| DSE 1820.11 MTZ | 304Z-03153 | 5m 보호관 | M18x1.5 | 1230 | -20…+85 | FTG 212 SM 대체 |
| DSE 1820.10 MTZ Ex | 347Z-04344 | 5m 보호관 | M18x1.5 | 1230 | -20…+65 | FTG 216 SM Ex 대체 |

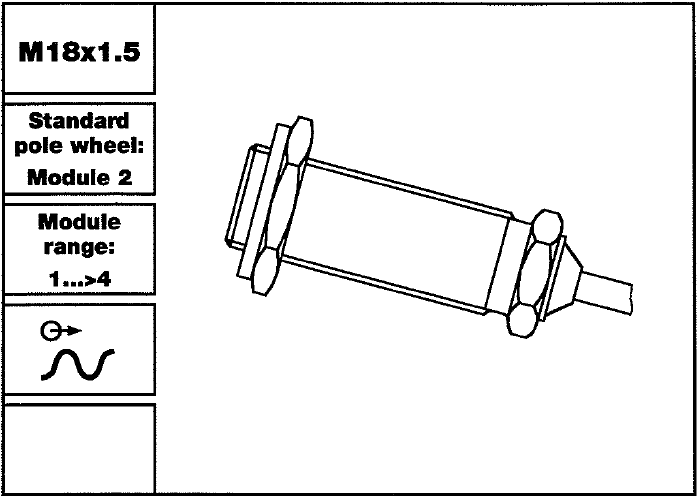

모델: DSE 1810.01 A, S
특징
신호 증폭용 앰프 없음
고온용
Gasket 포함
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1810.01 AHZ | 304Z-03776 | Connector | M18x1.5 | 100 | -40…+125 | Standard |
| DSE 1810.01 SHZ | 304Z-03775 | Cable 1m | M18x1.5 | 160 | -40…+125 | Standard |

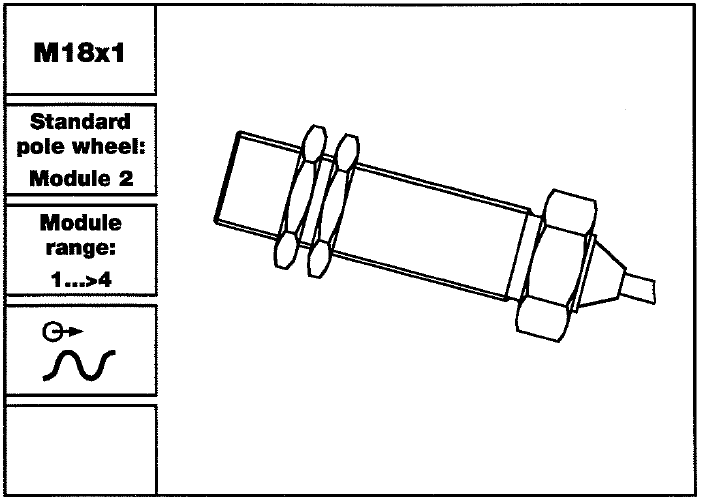

모델: DSE 1810 A, S, M
특징
신호 증폭용 앰프 없음
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 1810.00 STZ | 304Z-04247 | Cable 5m | M18x1 | 250 | -25…+85 | Standard |
| DSE 1810.00 ATZ | 304Z-04249 | Connector | M18x1 | 100 | -25…+85 | Standard |
| DSE 1810.00 MTZ | 304Z-04251 | 5m 보호관 | M18x1 | 845 | -20…+85 | Standard |
| DSE 1810.11 SHZ | 304Z-04248 | Cable 2m | M18x1 | 160 | -40…+150 | Standard |
| DSE 1810.11 AHZ | 304Z-04250 | Connector | M18x1 | 100 | -40…+150 | Standard |

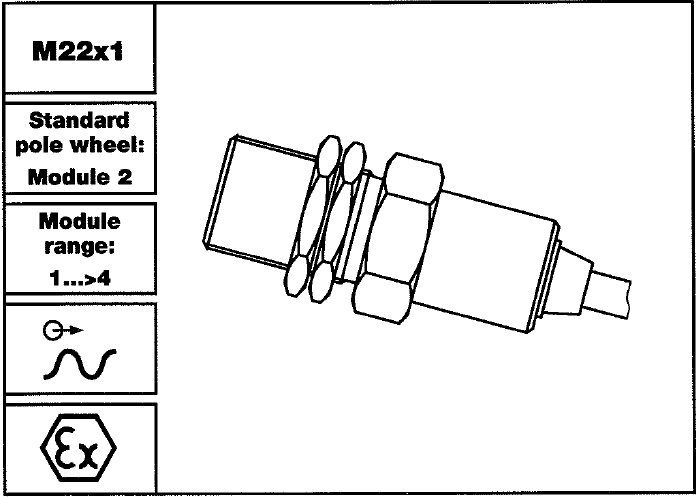

모델: DSE 2210 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Ex i G5 (zone 1) 본질안전
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 2210 ATZ | 304Z-03022 | Connector | M22x1 | 200 | -25…+85 | FTG 1051 A 대체 |
| DSE 2210.10 ATZ Ex | 347Z-03164 | Connector | M22x1 | 200 | -20…+65 | FTG 1055 A Ex 대체 |
| DSE 2210 STZ | 304Z-03023 | Cable 5m | M22x1 | 580 | -25…+85 | FTG 1051 S 대체 |
| DSE 2210.10 STZ Ex | 347Z-03165 | Cable 5m | M22x1 | 580 | -20…+65 | FTG 1055 S Ex 대체 |
| DSE 2210 MTZ | 304Z-03024 | 5m 보호관 | M22x1 | 1400 | -20…+85 | FTG 1051 SM 대체 |
| DSE 2210.10 MTZ Ex | 347Z-03261 | 5m 보호관 | M22x1 | 1400 | -20…+65 | FTG 1055 SM Ex 대체 |
| DSE 2210 AHZ | 304Z-03025 | Connector | M22x1 | 200 | -40…+150 | FTG 1051 AH 대체 |
| DSE 2210 SHZ | 304Z-03026 | Cable 2m | M22x1 | 340 | -40…+150 | FTG 1051 SH 대체 |
모델: DSE 2220 A, S, M
특징
신호 증폭용 앰프 없음
고온용
Ex i G5 (zone 1) 본질안전
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE 2220 ATZ | 304Z-03027 | Connector | M22x1 | 200 | -25…+85 | FTG 1052 A 대체 |
| DSE 2220.10 ATZ Ex | 347Z-03167 | Connector | M22x1 | 200 | -20…+65 | FTG 1056 A Ex 대체 |
| DSE 2220 STZ | 304Z-03028 | Cable 5m | M22x1 | 580 | -25…+85 | FTG 1052 S 대체 |
| DSE 2220.10 STZ Ex | 347Z-03168 | Cable 5m | M22x1 | 580 | -20…+65 | FTG 1056 S Ex 대체 |
| DSE 2220 MTZ | 304Z-03029 | 5m 보호관 | M22x1 | 1400 | -20…+85 | FTG 1052 SM 대체 |
| DSE 2220.10 MTZ Ex | 347Z-03262 | 5m 보호관 | M22x1 | 1400 | -20…+65 | FTG 1056 SM Ex 대체 |
| DSE 2220 AHZ | 304Z-03030 | Connector | M22x1 | 200 | -40…+150 | FTG 1052 AH 대체 |
| DSE 2220 SHZ | 304Z-03031 | Cable 2m | M22x1 | 340 | -40…+150 | FTG 1052 SH 대체 |

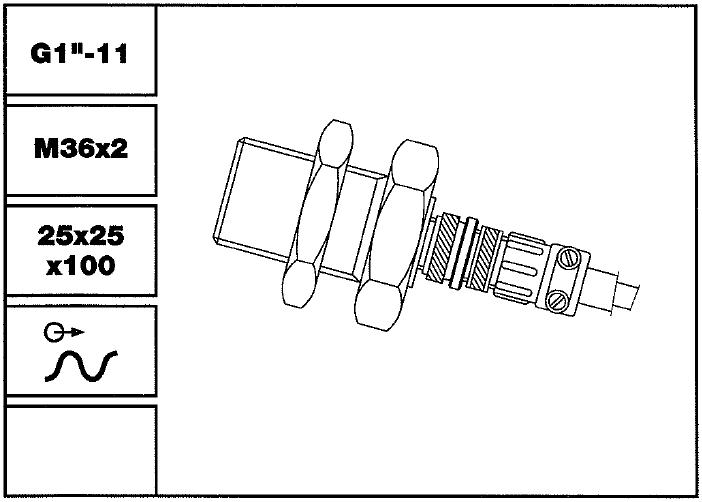

모델: DSE ..MZ/..ME A
특징
신호 증폭용 앰프 없음
DSE AAMZ.00 AHZ – DSE 36MZ.00A.Z : 자력 치차, 4극
DSE 25ME.00 AHZ : 자력 치차, 2극 / 장거리용
터보챠저용
고온용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSE AAMZ.00 AHZ | 304Z-03146 | Connector+Cable 2m | G1″-11 | 620 | -50…+125 (135) | FTG 103 SH2 대체 |
| DSE 36MZ.00 ATZ | 304Z-03723 | Connector+Cable 5m | M36x2 | 670 | -25…+85 | FTG 104 S2 대체 |
| DSE 36MZ.00 AHZ | 304Z-03147 | Connector+Cable 5m | M36x2 | 670 | -50…+125 (135) | FTG 104 SH2 대체 |
| DSE 25ME.00 AHZ | 304Z-03263 | Connector | 25x25x100 | 260 | -20…+200 | FTG 110 A 대체 |
다운로드 DSE Electromagnetic Sensor without line amplifier 데이터 시트 [1683k, 영문]
