DSF…Z Ferrostat Sensor without amplifier
기능
DSF…Z Ferrostat 센서는 치차와 같이 사용될 때 회전 속도에 비례하는 신호를 생성하는데 적합합니다.

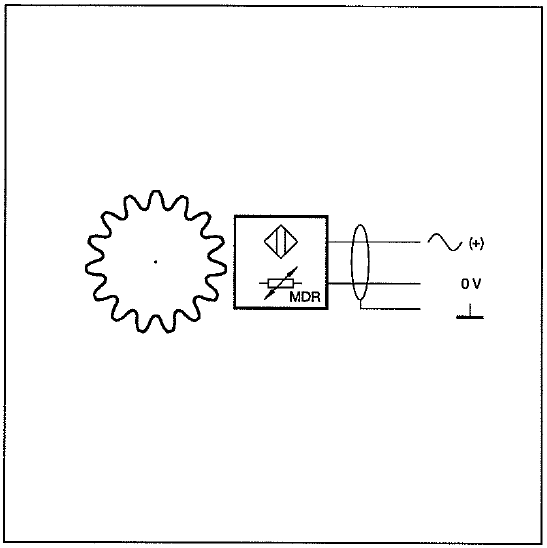

감지용 소자는 자기적으로 바이어스된 Magneto-Resistive 센서이며, 자기장의 변화에 따른 저항의 변화를 감지합니다. 소자는 공급 전원과 외부의 직열 저항으로 연결됩니다. 측정된 교류 신호는 센서의 자기장과 치차 사이에서 변조된 출력입니다. 신호에서 직류 성분은 측정 장치 내에서 분해됩니다. 최저 주파수 제거에 관한 부분을 참조하여 설정하기 바랍니다.
Ferrostat 센서의 정적 거동 특성은 정지 상태까지 측정할 수 있습니다.
Ex 승인 제품을 사용할 경우 방폭 규격에 승인된 규정에 따라 사용하시기 바랍니다.
결선
센서의 결선은 간섭에 매우 민감하므로 다음 두 가지 점에 주의하여야 합니다.
- 결선을 위해서는 반드시 차폐된 3선 케이블을 사용하십시오. 차폐선은 반드시 측정장치의 접지에 결선되어야 합니다.
- 센서의 케이블은 강한 전기용 기계에서 가급적 멀게 포설되어야 합니다. 또한, 고전압 전선과 평행하게 포설되어서는 안됩니다.
허용되는 최대 케이블 길이는 공급전압, 케이블 포설 경로 및 케이블을 캐패시턴스, 인덕턴스에 영향을 받으며, 전송하고자 하는 최대 주파수에 따라 달라집니다. 일반적으로 측정장치와 센서간의 길이는 최소로 하는 것이 가장 유리합니다. 센서의 케이블은 IP20 규격의 단자대를 이용하여 연장될 수 있으며, JAQUET사의 케이블 824L-31081을 사용하시기 바랍니다.
최적의 운전 조건하에서 JAQUET 824L-30894 케이블과 함께 사용된다면 신호 전송 거리는 다음과 같습니다.
- 100m max, 4kHz 주파수 범위
- 40m max, 10kHz 주파수 범위
- 20m max, 20kHz 주파수 범위
설치
센서는 차동 홀 소자로 조합되어 있습니다. 센서의 하우징의 설치 방향은 규격 도면에서 명시된 것과 같이 치차에 방향성을 가집니다. 잘못된 방향으로 설치된 센서는 정확한 동작과 노이즈에 영향을 받습니다. 센서는 축에 설치된 치차의 중심이 센서의 중심과 일치하도록 설치하십시오. 기어의 치차 또는 간극을 이용하는 반경방향의 설치인 경우에는 치차의 중앙에 위치하도록 설치하십시오. 축 방향으로 움직임은 치차의 길이 범위 내에 있어야 합니다. 그러나 센서의 중심은 모든 운전 구간에서 치차의 끝에서 최소 3mm 안쪽에 위치하여야 합니다.
센서는 진동이 없도록 단단히 고정하여야 합니다. 센서에 작용하는 진동은 축의 치차와 간섭하여 추가적인 펄스를 생성할 수 있습니다.
센서는 오일, 그리스 등과 같은 이물질에 민감하지 않습니다. 케이블은 단자에 적절한 재질이어야 하며, 명시된 케이블을 사용하십시오. 설치 중에 센서와 축간의 간극은 가능한 최소로 조정되어야 합니다. 운전중 치차와 센서의 접촉이 발생하지 않도록 주의하십시오. 지침에서 제시된 것과 같이, 센서의 간극은 0.4mm를 사용할 수 있습니다. 간극과 온도와의 관계를 참고하시기 바랍니다. 센서의 간극은 시스템 검교정에 영향을 미치지 않습니다.

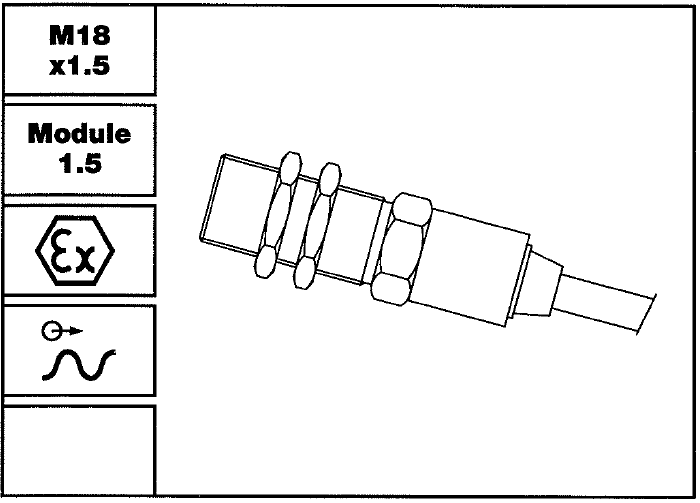

모델: DSF 1815 A, S, M … Z
특징
신호 증폭용 앰프 없음
정적인 신호 특성
최저 주파수 : 0Hz
Ex 형식 센서: 본질안전 (Zone 1)
EEx ia II C T5/T6
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] | Notes |
| DSF 1815.00 ATZ | 304Z-03766 | MS Plug | M18x1.5 | 110 | -25…+85 | FTG 285.01 A 대체 |
| DSF 1815.00 ATZ Ex | 304Z-04007 | MS Plug | M18x1.5 | 110 | 승인 규격에 따름 | FTG 285.01 A Ex 대체 |
| DSF 1815.00 STZ | 304Z-03806 | Wire 5m | M18x1.5 | 480 | -25…+85 | FTG 285.01 S 대체 |
| DSF 1815.00 STZ Ex | 304Z-04008 | Wire 5m | M18x1.5 | 480 | 승인 규격에 따른 | FTG 285.01 S Ex 대체 |
| DSF 1815.00 MTZ | 304Z-04009 | 5m 보호관 | M18x1.5 | 1230 | -25…+85 | FTG 285.01 SM 대체 |
| DSF 1815.00 MTZ Ex | 304Z-04010 | 5m 보호관 | M18x1.5 | 1230 | 승인 규격에 따른 | FTG 285.01 SM Ex 대체 |

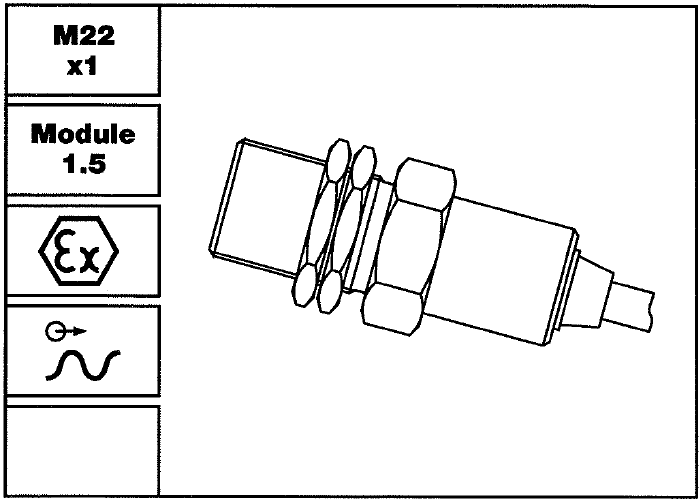

모델: DSF 2215 A, S, M … Z
특징
신호 증폭용 앰프 없음
정적인 신호 특성
최저 주파수 : 0Hz
Ex 형식 센서: 본질안전 (Zone 1)
EEx ia II C T5/T6
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] | Notes |
| DSF 2215.00 ATZ | 304Z-03765 | MS Plug | M22x1 | 200 | -25…+85 | FTG 1085.01 A 대체 |
| DSF 2215.00 ATZ Ex | 304Z-03801 | MS Plug | M22x1 | 200 | 승인 규격에 따름 | FTG 1085.01 A Ex 대체 |
| DSF 2215.00 STZ | 304Z-03802 | Wire 5m | M22x1 | 550 | -25…+85 | FTG 1085.01 S 대체 |
| DSF 2215.00 STZ Ex | 304Z-03803 | Wire 5m | M22x1 | 550 | 승인 규격에 따른 | FTG 1085.01 S Ex 대체 |
| DSF 2215.00 MTZ | 304Z-03804 | 5m 보호관 | M22x1 | 1300 | -25…+85 | FTG 1085.01 SM 대체 |
| DSF 2215.00 MTZ Ex | 304Z-03805 | 5m 보호관 | M22x1 | 1300 | 승인 규격에 따른 | FTG 1085.01 SM Ex 대체 |

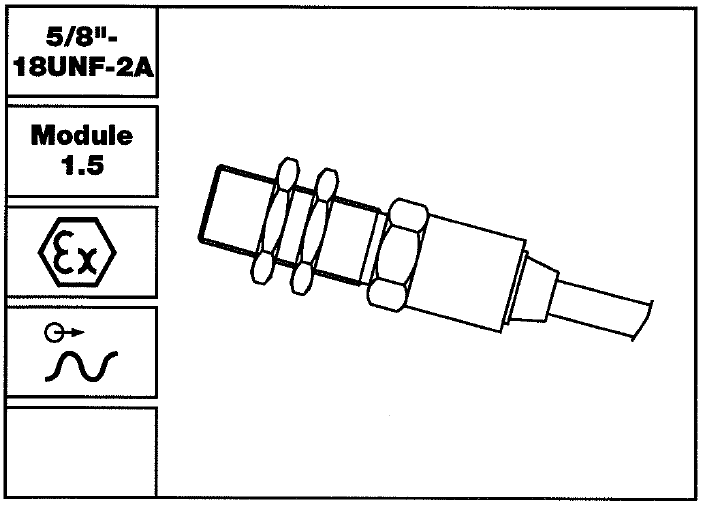

모델: DSF EH15 A, S, M … Z
특징
신호 증폭용 앰프 없음
정적인 신호 특성
최저 주파수 : 0Hz
Ex 형식 센서: 본질안전 (Zone 1)
EEx ia II C T5/T6
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] | Notes |
| DSF EH15.00 ATZ | 304Z-04011 | MS Plug | 5/8″-18UNF-2A | 80 | -25…+85 | FTG 2850.00 A 대체 |
| DSF EH15.00 ATZ Ex | 304Z-04012 | MS Plug | 5/8″-18UNF-2A | 80 | 승인 규격에 따름 | FTG 2850.00 A Ex 대체 |
| DSF EH15.00 STZ | 304Z-04013 | Wire 5m | 5/8″-18UNF-2A | 450 | -25…+85 | FTG 2850.00 S 대체 |
| DSF EH15.00 STZ Ex | 304Z-03857 | Wire 5m | 5/8″-18UNF-2A | 450 | 승인 규격에 따른 | FTG 2850.00 S Ex 대체 |
| DSF EH15.00 MTZ | 304Z-04014 | 5m 보호관 | 5/8″-18UNF-2A | 1200 | -25…+85 | FTG 2850.00 SM 대체 |
| DSF EH15.00 MTZ Ex | 304Z-04015 | 5m 보호관 | 5/8″-18UNF-2A | 1200 | 승인 규격에 따른 | FTG 2850.00 SM Ex 대체 |
