High EMI resistant accelerometers
Wilcoxon의 HV 계열 가속도계는 센서와 기계 사이에 높은 전기적 절연이 필요한 까다로운 응용 제품을 위해 설계되었습니다. HV 진동 센서는 센서 베이스와 내부 전자 장치 사이의 아크를 최대 6,000V 수준까지 견딜 수 있습니다. 가속도계는 풍력 터빈, 철도 시스템 및 기타 고전압 발전기의 진동 모니터링과 같이 전자기 간섭이 높은 영역에서 향상된 EMI 저항을 제공합니다. EFT 및 ESD 저항의 개선은 극단적인 일시적인 사건 동안 생존 가능성을 향상시킵니다.
HV 시리즈 진동 센서는 전기 저항이 높고 항복 전압이 높은 재료를 사용하여 장착 표면과 가속도계의 케이스 및 커넥터 사이에 필요한 전기 절연을 제공합니다. 센서 케이스는 고전압 전력선의 절연체에 사용되는 유형과 매우 유사한 세라믹 재료입니다. 아이솔레이터 역할을 하는 고전압 세라믹 외부 케이스 내부에는 내부 가속도계가 스테인리스 스틸 케이스에 들어 있어 세라믹 구조에 추가적인 지지력을 제공합니다. 내부 포팅은 격리를 더욱 강화하고 가속도계의 주파수 응답을 개선하여 표준 가속도계와 비슷하게 만듭니다.
HV100 Series, M12 Connector
| 외 형 | 모 델 | 설 명 |
|---|---|---|
 |

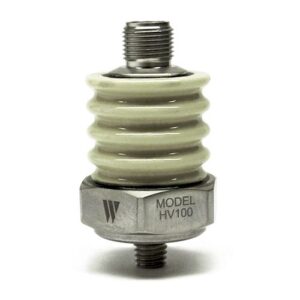

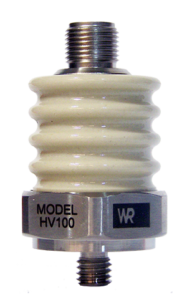

HV100 | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, M8 integral stud |
| HV101 | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, 1/4-28 UNF integral stud | |
| HV102 | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, M6 integral stud | |
 |
HV100LF | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, M8 integral stud, 0.1 Hz low frequency |
| HV100LF-500 | 500 mV/g, isolated sensor with extended EMI performance, M12 connector, M8 integral stud, 0.1 Hz low frequency | |
| HV101LF | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, 1/4-28 UNF integral stud, 0.1 Hz low frequency | |
| HV101LF-500 | 500 mV/g, isolated sensor with extended EMI performance, M12 connector, 1/4-28 UNF integral stud, 0.1 Hz low frequency | |
| HV102LF | 100 mV/g, isolated sensor with extended EMI performance, M12 connector, M6 integral stud, 0.1 Hz low frequency | |
| HV102LF-500 | 500 mV/g, isolated sensor with extended EMI performance, M12 connector, M6 integral stud, 0.1 Hz low frequency |
HV200 Series, MIL-C-5015 Connector
| 외 형 | 모 델 | 설 명 |
|---|---|---|
 |

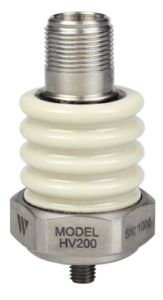

HV200 | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, 1/4-28 UNF stud |

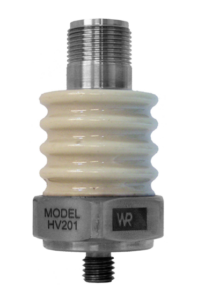

| HV201 | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M8 stud | |
| HV202 | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M6 stud | |
 |
HV200LF | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, 1/4-28 UNF integral stud, 0.1 Hz low frequency |
| HV200LF-500 | 500 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, 1/4-28 UNF integral stud, 0.1 Hz low frequency | |
| HV201LF | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M8 integral stud, 0.1 Hz low frequency | |
| HV201LF-500 | 500 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M8 integral stud, 0.1 Hz low frequency | |
| HV202LF | 100 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M6 integral stud, 0.1 Hz low frequency | |
| HV202LF-500 | 500 mV/g, isolated sensor with extended EMI performance, MIL-C-5015 connector, M6 integral stud, 0.1 Hz low frequency |
