고온용 가속도계

윌콕슨 리서치사는 산업용 가속도계의 일반적인 운전 조건인 120 °C (250 °F) 이상에 적용하는 제품에 대해 3가지 옵션을 제공합니다. FireFET® 시리즈 제품인 793-6과 797-6은 150 °C (302 °F)까지 연속적으로 사용할 수 있습니다.

이 센서들은 초지기의 건조기 (Dryer Section)에서와 같이, 추가적인 온도에 대한 센서 보호가 필요합니다.

윌콕슨사는 일반적인 사용 온도(120°C) 보다 높은 환경에서 사용할 수 있는 산업용 가속도계에 대해서는3가지 범위의 제품을 공급하고 있습니다. FireFET® 시리즈인 793-6, 797-6 모델은 최대 150°C에서 연속 사용 가능합니다. 이러한 종류의 센서들이 제지용 기계의 건조장치와 같은 환경에 설치될 때 추가적인 온도에 대한 보호 장치가 필요합니다. 만약 온도 조건이 150°C 이상인 경우, 특수한 형태의 센서가 필요합니다. 376/CC701HT 센서는 3가지 부분으로 구성되어 있는데, 376 가속도 센서, CC701HT 전하변환 앰프 및 연결용 케이블입니다. 온도에 민감한 전하변환 앰프를 고온부에서 제외하여 외부에 설치하는 구조입니다. 모든 전하형 가속도계 센서와 마찬가지로 케이블이 결선되는 커넥터 부위의 체결 상태를 확실히 점검하시기 바랍니다. 부적절한 체결 상태는 잘못된 신호를 생성하여 측정이 부정확해 질 수 있습니다. (triboloectric effect)







모델	외형	감도	최소주파수	최고주파수	최대온도	연결형식	방폭
376		25.0 pC/g +/-	1.0 Hz 60 CPM	12.0 kHz 720 kCPM	500 °F 260 °C
376/CC701HT		100.0 mV/g +/-10%	1.0 Hz 60 CPM	15.0 kHz 900 kCPM	500 °F 260 °C
712E/CC712E FM IS (Class I, Div. 1)		100.0 mV/g +/-10%	1.0 Hz 60 CPM	15.0 kHz 900 kCPM	500 °F 260 °C
793-6		100.0 mV/g +/-10%	1.0 Hz 60 CPM	12.0 kHz 720 kCPM	302 °F 150 °C
797-6		100.0 mV/g +/-10%	1.0 Hz 60 CPM	11.0 kHz 660 kCPM	302 °F 150 °C

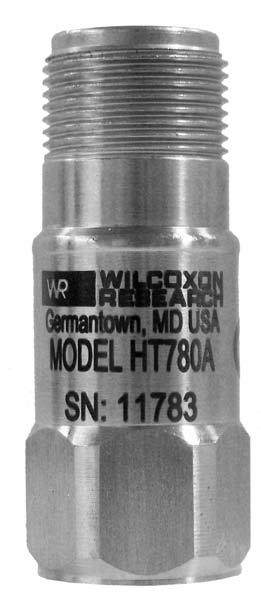

HT780A		100.0 mV/g +/-10%	1.0 Hz 60 CPM	11.0 kHz 660 kCPM	302 °F 150 °C

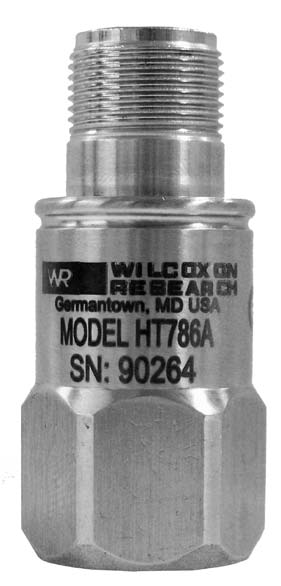

HT786A		100.0 mV/g +/-10%	1.0 Hz 60 CPM	11.0 kHz 660 kCPM	302 °F 150 °C

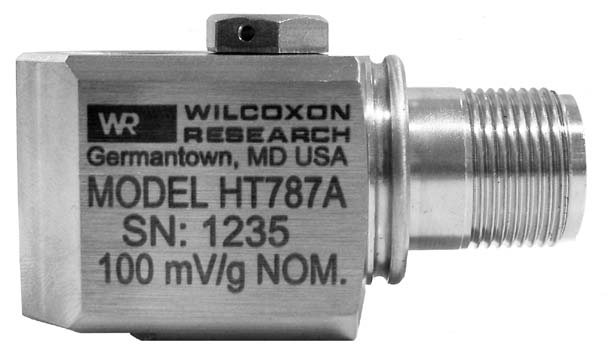

HT787A		100.0 mV/g +/-10%	1.0 Hz 60 CPM	11.0 kHz 660 kCPM	302 °F 150 °C
