DSD…W Differential Ferrostat Sensor, dual sensing system
기능

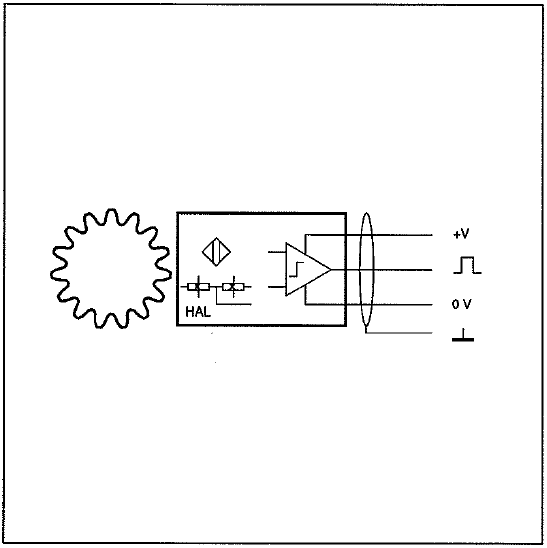

DSD…W Ferrostat 센서는 치차와 같이 사용될 때 회전 속도에 비례하는 2개의 위상차를 출력하여 스피드와 회전 방향을 측정하고자 할 때 적절한 신호를 생성합니다. 이때 치차는 금속이어야 하며, 치차 형상은 인볼루트 기어 형상이 선호됩니다. 센서에서 생성되는 정적 신호는 최저 0Hz까지 생성할 수 있습니다.
감지 소자는 단락에 대해 보호된 앰프와 2개의 자화된 차동 홀 효과 센서입니다. 센서는 설치 도면에 명시된 것과 같이 치차에 설치되어야 합니다.
결선
센서의 결선은 간섭에 매우 민감하므로 다음 두 가지 점에 주의하여야 합니다.
- 결선을 위해서는 반드시 차폐된 3선 케이블을 사용하십시오. 차폐선은 반드시 측정장치의 접지에 결선되어야 합니다.
- 센서의 케이블은 강한 전기용 기계에서 가급적 멀게 포설되어야 합니다. 또한, 고전압 전선과 평행하게 포설되어서는 안됩니다.
허용되는 최대 케이블 길이는 공급전압, 케이블 포설 경로 및 케이블을 캐패시턴스, 인덕턴스에 영향을 받으며, 전송하고자 하는 최대 주파수에 따라 달라집니다. 일반적으로 측정장치와 센서간의 길이는 최소로 하는 것이 가장 유리합니다. 센서의 케이블은 IP20 규격의 단자대를 이용하여 연장될 수 있으며, JAQUET사의 케이블 824L-31081을 사용하시기 바랍니다.
설치
센서는 차동 홀 소자로 조합되어 있습니다. 센서의 하우징의 설치 방향은 규격 도면에서 명시된 것과 같이 치차에 방향성을 가집니다. 플랜지 핀 방향에 대한 설명(DSD..20W)을 참고하시기 바랍니다. 잘못된 방향으로 설치된 센서는 정확한 동작과 노이즈에 영향을 받습니다.

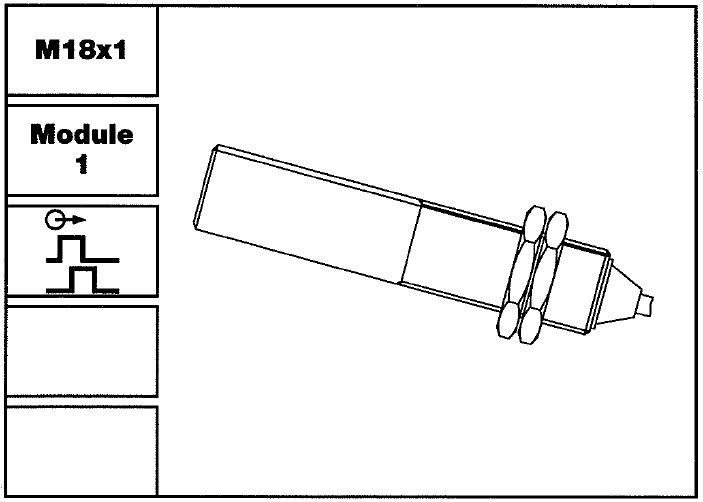

모델: DSD 1810 A, S, M … W
특징
이중 감지 시스템 및 신호 증폭용 앰프 내장
회전방향 식별
정적인 신호 특성
최저 주파수 : 0Hz
센서 하우징은 반드시 치차와 정렬되어야 함
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSD 1810.11 STW | 374Z-04317 | Cable 5m | M18x1 | 300 | -25…+85 | Standard |
| DSD 1810.11 SHW | 374Z-04318 | Cable 2m | M18x1 | 205 | -40…+125 | Standard |
| DSD 1810.11 ATW | 374Z-04319 | Connector+Cable 2m | M18x1 | 210 | -25…+85 | Standard |
| DSD 1810.11 AHW | 374Z-04320 | Connector+Cable 2m | M18x1 | 210 | -40…+125 | Standard |
| DSD 1810.11 MTW | 374Z-04324 | 5m 보호관 | M18x1 | 970 | -25…+85 | Standard |

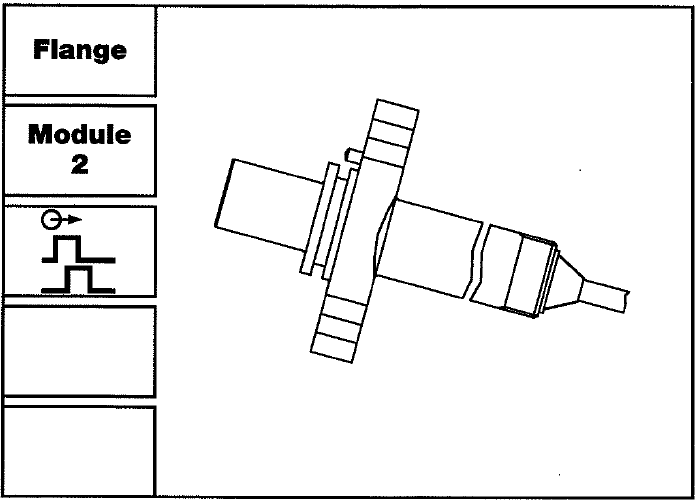

모델: DSD 1820 S, M … W
특징
이중 감지 시스템 및 신호 증폭용 앰프 내장
회전방향 식별
정적인 신호 특성
최저 주파수 : 0Hz
센서 하우징은 반드시 치차와 정렬되어야 함
철도 차량용
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSD 1820.11 SHW | 374Z-03980 | Cable 6m | Flange | 500 | -40…+125 | 철도 차량용 |
| DSD 1820.11 MHW | 374Z-04107 | 1.2m 보호관 | Flange | 950 | -40…+125 | 철도 차량용 |

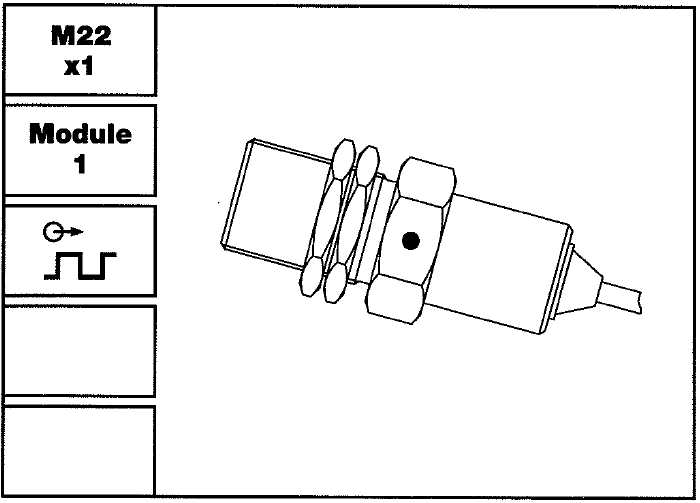

모델: DSD 2210 A, S, M … W
특징
이중 감지 시스템 및 신호 증폭용 앰프 내장
회전방향 식별
정적인 신호 특성
최저 주파수 : 0Hz
센서 하우징은 반드시 치차와 정렬되어야 함
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSD 2210.11 STW | 374Z-04321 | Cable 5m | M22x1 | 320 | -25…+85 | Standard |
| DSD 2210.11 SHW | 374Z-04322 | Cable 2m | M22x1 | 225 | -40…+125 | Standard |
| DSD 2210.11 ATW | 374Z-04113 | Connector+Cable 2m | M22x1 | 230 | -25…+85 | Standard |
| DSD 2210.11 AHW | 374Z-04323 | Connector+Cable 2m | M22x1 | 230 | -40…+125 | Standard |
| DSH 2210.11 MTW | 374Z-04325 | 5m 보호관 | M22x1 | 990 | -25…+85 | Standard |
모델: DSD 2220 S … W
특징
이중 감지 시스템 및 신호 증폭용 앰프 내장
회전방향 식별
정적인 신호 특성
최저 주파수 : 0Hz
센서 하우징은 반드시 치차와 정렬되어야 함
| Type | Part No. | Connection | Housing Thread | Weight [g] | Operating Temperature [°C] |
Notes |
| DSD 2220.00 SHW | 374Z-04023 | Cable 2m | M22x1 | 245 | -40…+125 | — |
다운로드 DSD…W Differential Ferrostat Sensor, dual sensing system 데이터 시트 [496k, 영문]
